FGSM & PGD

FGSM (Fast Gradient Sign Method) 和 PGD (Projected Gradient Descent) 都是 基于梯度的白盒攻击方法（Gradient-based White-box Attacks） ，因此我们放在一个章节讲。FGSM是开山鼻祖，PGD是最为常用的加强版。

FGSM和PGD系列的攻击算法时间表如下：

年份	算法名称	核心论文	关键里程碑 / 贡献
2013.12	L-BFGS	Intriguing properties of neural networks	开山之作。首次发现对抗样本的存在，利用二阶优化算法寻找扰动。
2014.12	FGSM	Explaining and Harnessing Adversarial Examples	效率革命。Goodfellow 提出线性假设，将攻击转化为单步梯度计算，极大降低了成本。
2015.11	DeepFool	DeepFool: a simple and accurate method to fool deep neural networks	精确度提升。通过迭代将样本推向最近的决策边界，生成的扰动比 FGSM 更小、更难察觉。
2016.07	BIM / I-FGSM	Adversarial examples in the physical world	迭代化。首次将 FGSM 拆解为多个小步，并证明了对抗样本在物理世界（如打印出来再拍照）依然有效。
2016.08	C&W Attack	Towards Evaluating the Robustness of Neural Networks	打破防御。针对当时的“蒸馏防御”设计，将攻击转化为极致的优化问题，是衡量模型鲁棒性的“黄金标准”。
2017.06	PGD	Towards Deep Learning Models Resistant to Adversarial Attacks	最强攻击/防御基础。引入随机初始化和投影，证明了 PGD 是\(L_\infty\)约束下的“一阶最优攻击”，也是对抗训练的核心。
2017.10	MIM	Boosting Adversarial Attacks with Momentum	迁移性增强。将动量引入迭代过程，解决了迭代攻击容易陷入局部解的问题，大幅提升了黑盒攻击的成功率。

。

数学原理

核心思想

在训练模型时，我们的目标是找到最优参数 \(\theta\)，使得预测结果与真实标签 \(y\) 的差距最小。在训练模型时，我们根据固定输入\(x\)，调整参数\(\theta\)，并通过梯度下降，沿着负梯度方向更新\(\theta\)；又或者说，我们通过减少Loss，来让模型预测结果向正确标签\(y\)靠拢：

\[ \min_{\theta} L(f_\theta(x), y) \]

而在对抗攻击中，我们假定模型是已经训练好的，我们根据已经固定了的\(\theta\)，来调整输入\(x\)；我们的目标是找到一个微小的扰动\(\Delta x\)，让损失函数最大化；又或者说，我们的目标是让模型的预测结果远离正确标签\(y\)：

\[ \max_{\Delta x} L(f_\theta(x + \Delta x), y) \]

这便是对抗攻击的基本思想。

在对抗攻击中，有两个核心的变量：

最小化扰动\(\Delta x\)。人眼看不出区别，隐蔽性强。
最大化Loss。模型必须分类错误。

在数学上，这是一个约束优化问题。我们通常通过固定其中的一个，去优化另一个。

我们都知道，神经网络非常复杂。Goodfellow提出了一个非常神奇的观点：在极高维的空间中，ReLU、Sigmoid等激活函数和多层级结构并非高度扭曲的非线性的，而是被拉直的近似线性的。

这种考虑并不是为了严谨的数学证明，而是为了实践。如果我们考虑曲线的每一个弯折，神经网络的计算量会爆炸。Goodfellow认为，虽然模型整体是非线性的，但是在对抗攻击这个微小的扰动范围内，非线性（弯曲程度）并不是导致失败的主因，线性（斜率）才是。只要模型在局部有一点点斜率，在高维空间下，这个斜率就会被无限放大。

在这种假设下，我们用泰勒展开，利用简单的多项式来模仿复杂的函数。这就好比虽然我们不知道远处的地形，但是我们脚下的这一小块区域我们却是知道的，我们可以把这一小块区域延伸出去来把山坡看成一个斜平面的滑梯：

零阶近似： \(L(x + \eta) \approx L(x)\)（假设完全平坦，高度不变）。
一阶近似（线性近似）： \(L(x + \eta) \approx L(x) + \text{坡度} \times \text{距离}\)。

这里的坡度就是梯度 \(\nabla_x L\)。所以公式：

\[ L(x + \eta) \approx L(x) + \nabla_x L^T \cdot \eta \]

本质上就是： 新高度 \(\approx\) 旧高度 + (坡度 \(\times\) 迈出的步子) 。公式的最后一项\(\nabla_x L^T \cdot \eta\)是两个向量的点积（Dot Product）。根据线性代数，两个向量 \(\vec{A}\) 和 \(\vec{B}\) 的点积公式是：

\[ \vec{A} \cdot \vec{B} = \|\vec{A}\| \|\vec{B}\| \cos(\theta) \]

其中\(\theta\)是两个向量之间的夹角。我们希望这个值最大，因为\(\|\vec{A}\|\)（梯度）和\(\|\vec{B}\|\)（扰动大小）是相对固定的，唯一的变量是\(\cos(\theta)\)。因此当\(\theta = 0^\circ\)时（即 两个向量方向完全一致 ），\(\cos(0^\circ) = 1\)，点积达到最大值。

上述内容解释了为什么要沿着梯度的方向加扰动，因为它是逻辑上能让损失函数增加最快的方向。

总结来说，所有的基于梯度的攻击，都遵循我们上面提到的这些核心假设或概念：

目标相同： \(\max_{\Delta x} L(f_\theta(x + \Delta x), y)\)。
假设相同： 局部线性假设 + 泰勒一阶展开。
动力相同： 利用点积最大化，让扰动方向与梯度方向一致（\(\theta = 0^\circ\)）。

梯度上升攻击

我们知道在训练模型时用的是 梯度下降（Gradient Descent） ：

\[ \theta_{new} = \theta_{old} - \alpha \cdot \nabla_\theta L \]

梯度上升（Gradient Ascent） 则是反过来：

\[ x_{adv} = x + \alpha \cdot \nabla_x L \]

这里的 \(\alpha\) 是步长（Step size），\(\nabla_x L\) 是损失函数对输入 \(x\) 的梯度。

这便是梯度上升攻击。梯度上升攻击直接利用损失函数对输入的梯度，通过迭代的方式修改输入图像，使得模型对该图像的判断彻底出错。一般我们这么写：

\[ x_{t+1} = x_t + \alpha \cdot \nabla_{x_t} L(\theta, x_t, y) \]

\(x_t\) ：第 \(t\) 次迭代时的图像。
\(\alpha\) ：步长（Learning Rate），控制每一步挪动多远。
\(\nabla_{x_t} L\) ：当前图像产生的梯度。

在实际操作中，梯度上升通常有两种实际操作方式：

无约束攻击，即不限制\(\Delta x\)的大小。这种攻击极其容易成功，Loss可以升的很高，但图片也会变成布满雪花点般的噪点，甚至完全变成一片杂乱，因而人眼一眼就能看出来，失去了攻击隐蔽性的要求。
带约束的攻击（BIM），即限制总扰动。常见的是\(L_2\) 约束（限制所有像素变动的平方和）。

在带约束的攻击中，一般通过如下方式：

计算梯度。
沿着梯度走一小步。
检查： 如果总扰动超标了，就按比例把所有像素的变动缩减回去（这就是所谓的“投影”）。

单纯的梯度上升攻击虽然在图像领域不如 FGSM 常用，但它是 所有迭代攻击（如 PGD）的理论基石 。

FGSM 是把梯度上升“简化”成了单步符号运算。
PGD 则是把梯度上升“精细化”了——它本质上就是 带约束的多步梯度上升 。

FGSM

在数学上，两个向量 \(\vec{A}\) 和 \(\vec{B}\) 的点积 \(\vec{A}^T \cdot \vec{B}\) 其实就是它们对应元素的乘积之和。我们设梯度向量 \(g = \nabla_x L\)。那么我们要最大化的目标函数 \(\nabla_x L^T \cdot \eta\) 可以写成：

\[ \text{Maximize: } \sum_{i=1}^{n} (g_i \cdot \eta_i) \]

这里的 \(i\) 代表图像中的每一个像素点（比如一张 224x224 的图，\(i\) 就是第 1 个到第 50176 个像素）。由于每一个像素点 \(i\) 的扰动 \(\eta_i\) 是相互独立的，我们要让整个和最大，本质上就是让 每一项 \(g_i \cdot \eta_i\) 都尽可能大 。

现在看某一个像素点 \(i\)，我们面临的情况如下：

已知量： \(g_i\)（这是模型算出来的梯度，可能是正数，也可能是负数）。
约束条件： \(|\eta_i| \le \epsilon\)（这意味着 \(\eta_i\) 必须在 \([-\epsilon, \epsilon]\) 这个区间里）。
目标： 选一个 \(\eta_i\)，让 \(g_i \cdot \eta_i\) 最大。

接着我们需要分情况讨论：

如果 \(g_i > 0\)（正梯度）。为了让 \(g_i \cdot \eta_i\) 最大，由于 \(g_i\) 是正的，\(\eta_i\) 当然越大越好。在 \([-\epsilon, \epsilon]\) 约束下，最大能取到多少？取 \(\epsilon\)* 。此时，*\(g_i \cdot \eta_i = g_i \cdot \epsilon\)。
如果 \(g_i < 0\)（负梯度）。注意了！因为 \(g_i\) 是负数，要让乘积 \(g_i \cdot \eta_i\) 变成一个很大的正数，\(\eta_i\) 必须也是负的（负负得正）。在 \([-\epsilon, \epsilon]\) 约束下，往负方向走最远能取到多少？取 \(-\epsilon\)* 。此时，*\(g_i \cdot \eta_i = (-|g_i|) \cdot (-\epsilon) = |g_i| \cdot \epsilon\)。
如果 \(g_i = 0\)。此时不管 \(\eta_i\) 取什么，乘积都是 0，对增加 Loss 没有贡献（通常忽略不计）。

于是我们便发现，无论 \(g_i\) 是正还是负，为了达到最大化，\(\eta_i\) 的 绝对值永远取 \(\epsilon\)* ，而它的 *符号永远跟着 \(g_i\) 走。这个特性正是符号函数\(\text{sign}(x)\) 的定义：

\[ \text{sign}(g_i) = \begin{cases} 1 & \text{if } g_i > 0 \\ -1 & \text{if } g_i < 0 \\ 0 & \text{if } g_i = 0 \end{cases} \]

所以，最理想的 \(\eta_i\) 就可以写成：

\[ \eta_i = \epsilon \cdot \text{sign}(g_i) \]

我们把所有的像素点合并回向量形式，就得到了FGSM的核心组件\(\eta\)。\(\eta\)（希腊字母 Eta）在数学中通常用来代表 “扰动（Perturbation）” 或者 “噪声” ：

\[ \eta = \epsilon \cdot \text{sign}(\nabla_x L) \]

也即

\[ \eta = \epsilon \cdot \text{sign}(\nabla_x L(\theta, x, y)) \]

我们的目标是给原始图像\(x\)添加一个扰动，即：

\[ x_{adv} = x + \eta \]

由此我们便得到了FGSM的攻击方法：

\[ x_{adv} = x + \epsilon \cdot \text{sign}(\nabla_x J(\theta, x, y)) \]

\(J(\theta, x, y)\) : 模型损失函数。
\(\nabla_x\) : 对输入 \(x\) 求梯度。
\(\text{sign}(\cdot)\) : 符号函数（只取正负号）。
\(\epsilon\) : 扰动的大小，控制干扰强度。

。

PGD

我们在上面已经知道，FGSM就是针对图像进行一步攻击，无论这一步走到哪里，都只走一步。我们用epsilon来限制这一步的大小，来限制干扰强度，从而让图片不至于变化的太多。

PGD在FGSM的基础上，把走一步改为走很多小步，每一步的步长是alpha，每走一步都要把结果投影/裁剪回允许的扰动范围内：

\[ x^{t+1} = \Pi_{x+S} (x^t + \alpha \cdot \text{sign}(\nabla_x J(\theta, x^t, y))) \]

\(\Pi_{x+S}\) : 投影算子，确保对抗样本始终在以 \(x\) 为中心、半径为 \(\epsilon\) 的范围内。
\(\alpha\) : 步长。

多步通常比一步更强，这是因为多步走可以沿着非线性模型的局部地形不断爬坡。

这里要注意，由于FGSM只做1次更新，然后就结束并clip到合法范围内。PGD需要重复T次，所以在每一轮中都要投影。投影的意思就是把\(\delta\)拉回到合法范围内，即\(\lvert \lvert \delta \rvert \rvert _\infin \in [0,1]\)，并保证\(x+\delta \in [0,1]\)（或归一化范围）。\(L_\infty\) 范数规定每一个像素点改动的最大值（比如每个点最多改 8 个灰度值）。这是最常用的，因为它保证了全图没有一个地方突兀。

这里要注意，PGD会进行T次迭代更新扰动，每一次都会对整个图像的所有像素 （所有通道）按梯度符号方向做一次小幅更新（步长是 α，方向是sign(\(\Delta\))），然后投影回去；在每步后投影，保证扰动不超过 \(\epsilon\) 且图像值仍在合法范围内。”

有目标攻击

刚才我们默认扰动是无目标（untargeted）的，即目的在于让模型更容易出错，因此我们沿着梯度上升的方向进行扰动。如果我们想把模型推向目标类/目标文本\(y_t\)，那么我们需要最小化对目标的损失。

无目标FGSM：（一般默认提到的公式）

\[ x_{\text{adv}}=\mathrm{clip}\!\left(x+\epsilon\cdot\mathrm{sign}\!\left(\nabla_x L\!\left(f(x),\underbrace{y}_{\text{untargeted}}\right)\right),x_{\min},x_{\max}\right) \]

有目标FGSM：

\[ x_{\text{adv}}=\mathrm{clip}\!\left(x-\epsilon\cdot\mathrm{sign}\!\left(\nabla_x L\!\left(f(x),\underbrace{y_t}_{\text{targeted}}\right)\right),x_{\min},x_{\max}\right) \]

上面公式中的\(y\)和\(y_t\)分别代表：

\(y\), ground-truth or true label, 这里的\(y\)就是图片本身应该被判别为的类别，比如“猫”，所以是x+...
\(y_t\), target-label or target class, 这里的\(y_t\)是目标类别，即我们希望模型判别图片为的方向，所以是x-...

在PGD中也是同理，无目标PGD：

\[ x^{t+1} = \Pi_{x+S} (x^t + \alpha \cdot \text{sign}(\nabla_x J(\theta, x^t, y))) \]

有目标PGD：

\[ x^{t+1} = \Pi_{x+S} (x^t - \alpha \cdot \text{sign}(\nabla_x J(\theta, x^t, y_t))) \]

。

FGSM攻击实例

原理复习

从优化的角度来看，我们的目标是最大化loss：

\[ \max_{\|\delta\|_\infty \le \epsilon} L(x + \delta) \]

其中delta是扰动（perturbation）。然后我们的约束是\(L_{\infin}\)，即每个像素的改动不大于epsilon。我们在该约束条件下，最大化Loss。Loss 本质上是在衡量“模型预测和真实标签之间的差距”。Loss 越大，说明模型越偏离正确答案。

FGSM解：

\[ \delta = \epsilon \cdot \operatorname{sign}(\nabla_x L) \]

最终对抗样本：

\[ x_{\text{adv}} = x + \delta \]

.

为了量化“人眼看不看得见”，我们规定了三种范数：

\(L_\infty\) 范数： 规定每一个像素点改动的最大值（比如每个点最多改 8 个灰度值）。这是最常用的，因为它保证了全图没有一个地方突兀。
\(L_2\) 范数： 规定所有像素改动的 平方和 （总能量）。它允许某些点改动大一点，只要整体改动小就行。
\(L_0\) 范数： 规定只能改动多少个像素点（比如整张图只准改 10 个点，但改多少度随意）。

这里要注意，范数本身并不是对抗攻击专有的，但是在对抗攻击中，\(L_\infty\) 成了对抗攻击的明星，是因为它对“最大像素改动”的严格限制最符合人类视觉系统的特性（只要任何一点都不突兀，整体看起来就没变）。

我们使用 L∞（无穷范数）扰动约束 ，FGSM 形式如下：

\[ x_{adv}=clip(x+ϵ⋅sign(∇xL(f(x),y))) \]

其中：

\(x\)：原始输入图片
\(y\)：真实标签
\(f(x)\)：模型输出 logits
\(L(\cdot)\)：损失函数（通常交叉熵）
\(∇xL\)：对输入 x 求梯度
\(sign(\cdot)\)：梯度符号函数
\(\epsilon\)：扰动大小（你需要明确给出）
clip：把生成的对抗图像裁剪回有效输入范围

这里要注意，FGSM是单步攻击，只进行一次攻击。在数学上，其本质是一次线性近似：

\[ L(x+δ)≈L(x)+δ^T∇_xL \]

在约束：

\[ \lvert δ \rvert_∞≤ \epsilon \]

下的最优解：

\[ δ=ϵ⋅sign(∇_xL) \]

公式中的clip指的是“把数值裁剪到合法范围内”。对抗样本添加扰动后，可能超出输入允许的取值范围，比如超出像素空间[0,1]或归一化后[-1,1]。所以需要压回去：

\[ clip(z, a, b) = min(max(z,a), b) \]

在PyTorch中，用 clamp裁剪函数来实现clip：

adv_image = adv_image.clamp(-1, 1)

即表示把adv_image的每个元素都限制在[-1,1]内：

小于-1的变成-1
大于1的变成1
中间的不变

FGSM攻击

FGSM（Fast Gradient Sign Method）是 2014 年 Goodfellow 等人提出的最简单的对抗攻击方法。其核心公式是：

\[ x_{\text{adv}} = \text{clip}\left(x + \epsilon \cdot \text{sign}(\nabla_x L(f(x), y))\right) \]

拆开来理解：

\(\nabla_x L(f(x), y))\)：loss 对输入图片的梯度。平时训练时我们求的是 loss 对权重的梯度来更新权重；这里反过来，固定权重，求 loss 对输入像素的梯度，表示"往哪个方向改变像素，loss 上升最快"
sign(·)：只取梯度的符号（+1 或 -1），丢掉大小。这样每个像素要么加 ε 要么减 ε，扰动幅度完全可控
ε（epsilon）：扰动强度，作业里测的是 2/255、4/255、8/255。像素值范围是 0~255，所以 8/255 大约只有 3% 的像素值变化，人眼几乎察觉不到
clip：把扰动后的像素值钳制回合法范围（归一化后是 [−1,1][−1,1]），防止超出图片的合法值域

了解上述原理后，实现起来就很明了了：

用loss对输入图片求梯度
沿着梯度上升的方向对图片做一个很小的扰动

在扰动的时候，我们要注意，神经网络输入的图片本质上是一个四维张量：

\[ image∈RB×C×H×W \]

例如CIFAR-10的\((1,3,32,32)\)。每一个元素在归一化后就是-1到1之间的一个像素点，例如某个像素：

\[ image[0,0,10,15]=0.24 \]

其梯度为：

\[ \frac{∂L}{image[0,0,10,15]}=−2.3 \]

我们把梯度取sign，得到-1，因而可以算出扰动为\(\epsilon \cdot (-1)\)，于是新的像素点就是\(0.24-\epsilon\)。本质上就是给像素加或减一个很小的数。

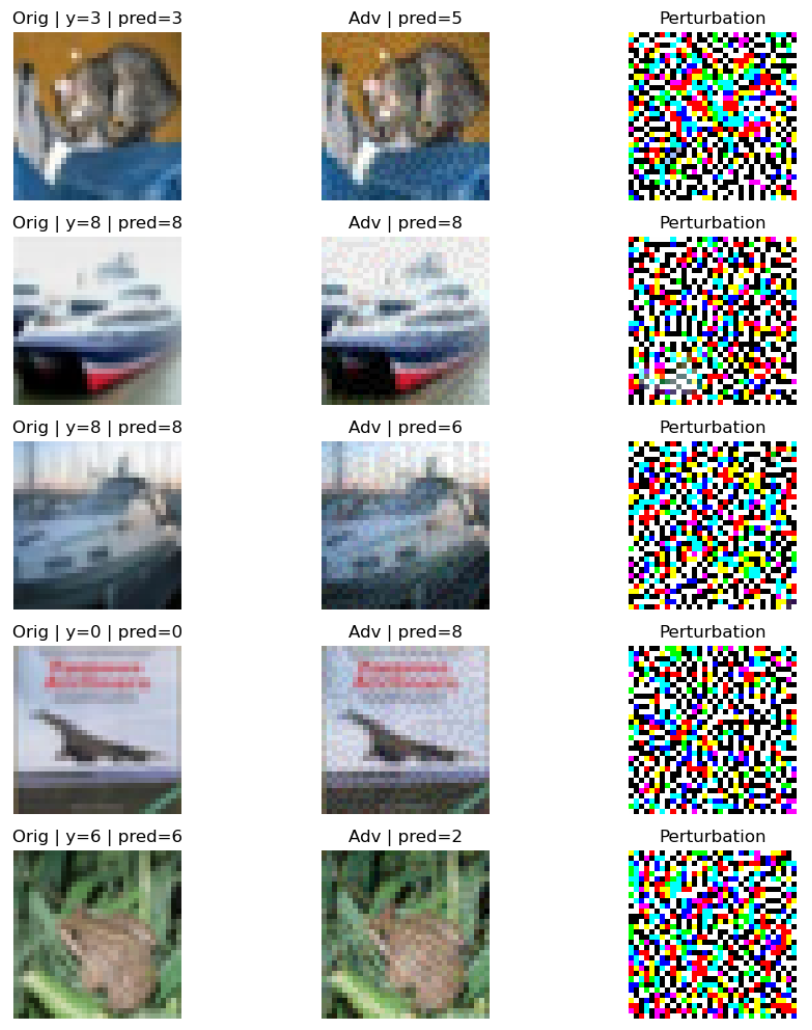

这里要注意，FGSM会对整张图片的每一个像素都添加扰动，而不仅仅是某几个点：

\[ x_{\text{adv}}[c,h,w] = x[c,h,w] + \epsilon \cdot \operatorname{sign}\!\left(\frac{\partial L}{\partial x[c,h,w]}\right) \]

并且，FGSM攻击对每张照片，只进行一次梯度计算，生成一次扰动。

意义与分析

我们不禁思考三个问题：

改变多少或者说epsilon多大，可以让模型误判？
为什么这么小的扰动就有意义？
这种扰动的意义是什么？

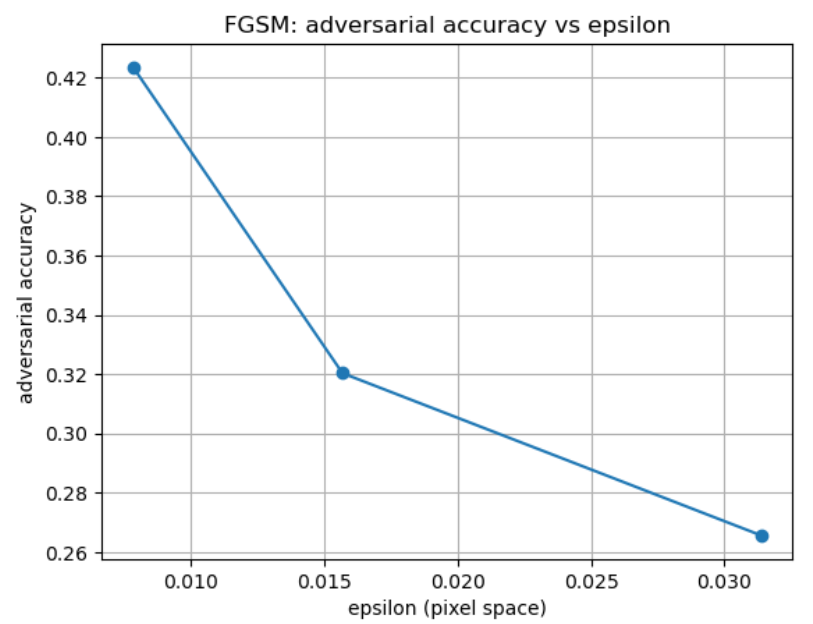

首先，虽然没有一个固定的epsilon值，但是对于CIFAR-10或者ImageNet这种被研究很多的数据集，基本上有一个典型的范围：

ε (pixel)	ε (归一化后)	人眼感受	模型影响
1/255	0.004	完全不可见	几乎无影响
2/255	0.008	不可见	少量误判
4/255	0.016	不可见	明显误判
8/255	0.031	几乎不可见	大量误判（常用）
16/255	0.062	略有噪声	极高误判率
32/255	0.125	明显噪声	几乎全错

其中8/255是最常用的标准，是肉眼不可见情况下能够显著降低模型准确率的攻击。

例如：

正常：
airplane: 0.92
bird:     0.04
cat:      0.02

攻击后：
airplane: 0.12
bird:     0.18
cat:      0.51   ← 误判

之所以能够以这么小的扰动来骗过模型，是因为神经网络是高维线性系统的组合。比如说，对于CIFAR-10来说，其图片维度是\(3 \times 32 \times 32 = 3072\)，如果每个像素只改0.03，那么总变化量就能达到100。

换句话说，假设分类器：

\[ score=w_1x_1+w_2x_2+…+w_nx_n \]

如果每个\(x_i\)增加0.03，那么总变化将是：

\[ Δscore=0.03×∑wi \]

这将会很大。

这里的总变化量指的是对模型输出（score/logit）的总影响，而不是图像数值本身。其关键在于：神经网络的第一层本质就是加权求和。

梯度噪声是最有效的攻击方向，和随机噪声相比，梯度噪声是专门针对模型弱点发起的攻击。在神经网络高维空间的类别划分中，其本质上改变了点的位置，从而让点从决策边界的一侧转移到了另一侧。

PyTorch示例

我们使用CIFAR-10数据集和ResNet架构来尝试FGSM攻击。

必要package导入与数据集加载如下：

## Your potential Task:
##Your Package imported

## For your reference, here is the package I am using

import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
import torchvision
import torchvision.transforms as transforms
from torch.utils.data import DataLoader
import matplotlib.pyplot as plt
from IPython.display import display, clear_output
import pandas as pd
# You can also write your own data loading code
# I split the training set into training set and val set
# to use train/val only in training, without test set.
from torch.utils.data import Subset

# === 数据增强（Data Augmentation）===
# 注意：增强只能加在训练集的 transform 里，不能加在 val/test 上。
# 原因：val 和 test 需要稳定、可复现的评估结果；
#       如果对它们随机裁剪/翻转，每次评估结果都不一样，失去了参考意义。
# 因此需要为训练集和评估集定义两套不同的 transform。

# 训练集 transform：加入随机增强，人为扩充训练数据的多样性
train_transform = transforms.Compose([
    # RandomCrop: 先在图片四周各填充 4 个像素（padding=4），再随机裁剪回 32x32
    # 模拟图片平移，让模型学会识别不同位置的目标
    transforms.RandomCrop(32, padding=4),
    # RandomHorizontalFlip: 以 50% 概率随机水平翻转图片
    # 对 CIFAR-10 的大多数类别（车、鸟、船等）来说，翻转后语义不变
    transforms.RandomHorizontalFlip(),
    transforms.ToTensor(),
    transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))
])

# 评估集 transform：只做必要的归一化，不做任何随机变换
eval_transform = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5))
])

# 加载两份原始数据集（数据文件相同，只是 transform 不同）
# full_trainset 用于探查 .classes 等属性
full_trainset     = torchvision.datasets.CIFAR10(root='./data', train=True,
                                                  download=True, transform=train_transform)
full_trainset_eval = torchvision.datasets.CIFAR10(root='./data', train=True,
                                                   download=True, transform=eval_transform)

# 用固定随机种子切分索引，保证 train/val 每次划分一致
val_size   = 5000
train_size = len(full_trainset) - val_size
generator  = torch.Generator().manual_seed(42)   # 固定种子，结果可复现
indices    = torch.randperm(len(full_trainset), generator=generator).tolist()

# train split：使用带增强的 full_trainset
# val split：使用不带增强的 full_trainset_eval（相同索引，不同 transform）
trainset = Subset(full_trainset,      indices[val_size:])
valset   = Subset(full_trainset_eval, indices[:val_size])

trainloader = DataLoader(trainset, batch_size=64, shuffle=True)
valloader   = DataLoader(valset,   batch_size=64, shuffle=False)

# 测试集：只用 eval_transform，不做增强
testset    = torchvision.datasets.CIFAR10(root='./data', train=False,
                                          download=True, transform=eval_transform)
testloader = DataLoader(testset, batch_size=64, shuffle=False)

可以检视数据集：

import numpy as np
import matplotlib.pyplot as plt

# full_trainset 保留了 .classes 属性，trainset/valset 是 Subset 没有该属性
classes = full_trainset.classes

# === 基本信息 ===
print(f"Full train set : {len(full_trainset)}")
print(f"  -> Train split: {len(trainset)}")
print(f"  -> Val   split: {len(valset)}")
print(f"Test set       : {len(testset)}")

# 取一张图看格式（从 full_trainset 取，Subset 索引机制不同）
sample_img, sample_label = full_trainset[0]
print(f"\nSingle image tensor shape : {sample_img.shape}")
print(f"Pixel range               : [{sample_img.min():.3f}, {sample_img.max():.3f}]")
print(f"Label example             : {sample_label} -> '{classes[sample_label]}'")

# === 查看一个 batch 的 shape ===
sample_batch_imgs, sample_batch_labels = next(iter(trainloader))
print(f"\nOne batch shape : {sample_batch_imgs.shape}")
print(f"Label shape     : {sample_batch_labels.shape}")

# === 可视化每个类别的样例图片 ===
fig, axes = plt.subplots(2, 5, figsize=(12, 5))
shown = {i: False for i in range(10)}

for img, label in full_trainset:
    label = int(label)
    if not shown[label]:
        ax = axes[label // 5][label % 5]
        npimg = (img.numpy() * 0.5 + 0.5).transpose(1, 2, 0)
        ax.imshow(np.clip(npimg, 0, 1))
        ax.set_title(classes[label])
        ax.axis('off')
        shown[label] = True
    if all(shown.values()):
        break

plt.suptitle("CIFAR-10 Sample Images (32x32)", fontsize=13)
plt.tight_layout()
plt.show()

# === 各类别样本数量分布 ===
from collections import Counter
label_counts = Counter([label for _, label in full_trainset])
print("\nFull training set class distribution:")
for i, cls in enumerate(classes):
    print(f"  {cls:>10}: {label_counts[i]}")

模型架构如下：

import torch
from torch import nn

class BasicBlock(nn.Module):
    """
    ResNet 的基本构建块（Basic Block）。
    结构：Conv -> BN -> ReLU -> Conv -> BN -> (+shortcut) -> ReLU

    核心思想：残差连接（skip connection）
    让输出 H(x) = F(x) + x，模型只需学习残差 F(x) = H(x) - x。
    这样梯度可以直接通过 shortcut 回传，解决了深层网络的梯度消失问题。

    当 stride != 1 或通道数变化时，shortcut 需要用 1x1 Conv 匹配维度。
    """
    def __init__(self, in_channels, out_channels, stride=1):
        super().__init__()
        # 主路径：两个 3x3 卷积，Conv -> BN -> ReLU -> Conv -> BN
        self.conv1 = nn.Conv2d(in_channels, out_channels,
                               kernel_size=3, stride=stride, padding=1, bias=False)
        self.bn1   = nn.BatchNorm2d(out_channels)
        self.relu  = nn.ReLU(inplace=True)
        self.conv2 = nn.Conv2d(out_channels, out_channels,
                               kernel_size=3, stride=1, padding=1, bias=False)
        self.bn2   = nn.BatchNorm2d(out_channels)

        # shortcut 路径：当 stride != 1 或通道数变化时，用 1x1 Conv 对齐维度
        self.shortcut = nn.Sequential()
        if stride != 1 or in_channels != out_channels:
            self.shortcut = nn.Sequential(
                nn.Conv2d(in_channels, out_channels,
                          kernel_size=1, stride=stride, bias=False),
                nn.BatchNorm2d(out_channels)
            )

    def forward(self, x):
        out = self.relu(self.bn1(self.conv1(x)))  # Conv -> BN -> ReLU
        out = self.bn2(self.conv2(out))            # Conv -> BN
        out += self.shortcut(x)                   # 残差加法：F(x) + x
        out = self.relu(out)
        return out


class ResNet18(nn.Module):
    """
    ResNet-18 for CIFAR-10.
    结构：
      stem:    Conv3x3(3->64, stride=1) + BN + ReLU   [不降采样，保留 32x32]
      layer1:  2x BasicBlock(64->64,   stride=1)       [32x32]
      layer2:  2x BasicBlock(64->128,  stride=2)       [16x16]
      layer3:  2x BasicBlock(128->256, stride=2)       [ 8x8]
      layer4:  2x BasicBlock(256->512, stride=2)       [ 4x4]
      head:    AdaptiveAvgPool2d(1) + Flatten + Linear(512->10)
    """
    def __init__(self, num_classes=10):
        super().__init__()
        # stem: 用 3x3 conv(stride=1) 替代原版 7x7 conv(stride=2)，适配 32x32 输入
        self.stem = nn.Sequential(
            nn.Conv2d(3, 64, kernel_size=3, stride=1, padding=1, bias=False),
            nn.BatchNorm2d(64),
            nn.ReLU(inplace=True)
        )
        self.layer1 = self._make_layer(64,  64,  num_blocks=2, stride=1)
        self.layer2 = self._make_layer(64,  128, num_blocks=2, stride=2)
        self.layer3 = self._make_layer(128, 256, num_blocks=2, stride=2)
        self.layer4 = self._make_layer(256, 512, num_blocks=2, stride=2)

        # 全局平均池化后 flatten，接一个全连接层输出 10 类
        self.head = nn.Sequential(
            nn.AdaptiveAvgPool2d(1),  # 任意空间尺寸 -> 1x1
            nn.Flatten(),
            nn.Linear(512, num_classes)
        )

    def _make_layer(self, in_channels, out_channels, num_blocks, stride):
        # 第一个 block 负责下采样（stride），后续 block stride=1
        layers = [BasicBlock(in_channels, out_channels, stride)]
        for _ in range(1, num_blocks):
            layers.append(BasicBlock(out_channels, out_channels, stride=1))
        return nn.Sequential(*layers)

    def forward(self, x):
        x = self.stem(x)
        x = self.layer1(x)
        x = self.layer2(x)
        x = self.layer3(x)
        x = self.layer4(x)
        x = self.head(x)
        return x


net = ResNet18(num_classes=10)
print(net)

# 验证 forward pass 维度正确
dummy = torch.zeros(1, 3, 32, 32)
print(f"\nOutput shape: {net(dummy).shape}")  # 应为 torch.Size([1, 10])

训练模型并保存：

device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu")
## Code Starting Here
# The training code references the training code I used in CS130 and CS137.

# 首先将数据集分成若干份，其数量=总数据集数量/批次大小.
# 我们设置了batch_size = 64，这个的意思就是每次喂给模型64张图片。
# iterations = len(trainset) / 64 = 781
# 这个长度的意思是每一个epoch我们要跑781个batch，才能把整个数据集跑完
# 一次iteration，就是跑完了一个batch，也就是看了64张图片。
# 一次epoch，就是跑完了所有的图片，也就是跑完781次iteration。

model = net.to(device)

criterion = nn.CrossEntropyLoss()

# 优化器：SGD + Momentum + Weight Decay（ResNet 原论文配置，泛化性优于 AdamW）
# - lr=0.1：SGD 的初始学习率通常比 Adam 大得多
# - momentum=0.9：动量，让梯度更新方向带有"惯性"，有助于冲出局部最优、加速收敛
# - weight_decay=5e-4：L2 正则化系数，让权重保持小值，防止过拟合
optimizer = torch.optim.SGD(model.parameters(),
                            lr=0.1,
                            momentum=0.9,
                            weight_decay=5e-4)

# 学习率调度器：MultiStepLR
# 在指定的 epoch 到达时，将学习率乘以 gamma（即缩小为原来的 1/10）
# 训练前期用大 lr 快速下降，后期用小 lr 精细收敛：
#   epoch  1-59: lr = 0.1
#   epoch 60-79: lr = 0.01
#   epoch 80+:   lr = 0.001
scheduler = torch.optim.lr_scheduler.MultiStepLR(optimizer, milestones=[60, 80], gamma=0.1)

import os
os.makedirs('./resnet_checkpoints', exist_ok=True)

train_losses = []
test_accuracies = []
best_acc = 0.0

# 100 epoch：配合 MultiStepLR 在第 60、80 轮衰减学习率
num_epochs = 100
for epoch in range(num_epochs):
    # 使用nn.Module类，切换.train()开关
    # 这里的.train()是开关，主要是dropout和batchNorm这种特殊层在训练和测试时动作不一样
    # dropout：评估时不随机关闭神经元
    # BatchNorm，停止计算，这个后面再说，这里暂时不问
    model.train()

    # running loss是用来手动记录训练误差的变量
    running_loss = 0.0

    # for image, label in trainloader:
    for images, labels in trainloader:
        images, labels = images.to(device), labels.to(device)

        # 清除上一个batch留下的梯度，因为PyTorch默认梯度是累积的。
        optimizer.zero_grad()

        # 前向传播，得到预测结果
        outputs = model(images)

        # 对比预测结果和实际结果，算出loss（交叉熵损失函数）
        loss = criterion(outputs, labels)

        # 反向传播，算出每一层的梯度。
        loss.backward()

        # 更新参数
        optimizer.step()

        # 在PyTorch中，loss是一个带有计算图的tensor，直接累加是不合适的
        # .item()可以把tsnor中具体的数字抠出来，变成轻量级的python浮点数
        running_loss += loss.item()

    avg_loss = running_loss / len(trainloader)
    train_losses.append(avg_loss)

    # 在验证集上评估（val set 从训练集切出，用于训练过程监控）
    model.eval()
    correct = 0
    total = 0
    with torch.no_grad():
        for images, labels in valloader:
            images, labels = images.to(device), labels.to(device)
            outputs = model(images)
            _, predicted = torch.max(outputs, 1)
            total += labels.size(0)
            correct += (predicted == labels).sum().item()

    val_acc = 100 * correct / total
    test_accuracies.append(val_acc)

    # scheduler.step() 必须在每个 epoch 结束后调用，触发学习率按计划衰减
    scheduler.step()
    current_lr = scheduler.get_last_lr()[0]

    print(f"Epoch [{epoch+1}/{num_epochs}]  Loss: {avg_loss:.4f}  Val Acc: {val_acc:.2f}%  LR: {current_lr:.5f}")

    # 每次验证集准确率创新高时，覆盖保存 best_model（用于部署）
    if val_acc > best_acc:
        best_acc = val_acc
        torch.save(model.state_dict(), './best_model_resnet.pth')
        print(f"  -> New best val accuracy: {best_acc:.2f}%, best model saved.")

    # 每5轮保存一次checkpoint（包含 scheduler 状态，方便从中断处恢复训练）
    if (epoch + 1) % 5 == 0:
        torch.save({
            'epoch': epoch + 1,
            'model_state_dict': model.state_dict(),
            'optimizer_state_dict': optimizer.state_dict(),
            'scheduler_state_dict': scheduler.state_dict(),
            'train_losses': train_losses,
            'test_accuracies': test_accuracies,
        }, f'./resnet_checkpoints/checkpoint_epoch{epoch+1}.pth')
        print(f"  -> Checkpoint saved at epoch {epoch+1}")

# 跑完后保存 final 权重
torch.save(model.state_dict(), './resnet_final_weights.pth')
print("Training complete. Final weights saved to resnet_final_weights.pth")

FGSM攻击：

import torch
import torch.nn as nn

def fgsm_attack(model, image, label, epsilon, device):
    """
    FGSM (Fast Gradient Sign Method) - 无目标攻击，L∞ 扰动约束
    公式：x_adv = clip( x + ε · sign(∇_x L(f(x), y)) )

    参数:
        model  : 已训练好的模型（攻击过程中不更新权重）
        image  : 输入图片 tensor，shape (B, C, H, W)，已归一化到 [-1, 1]
        label  : 真实标签 tensor，shape (B,)
        epsilon: 扰动强度（在归一化空间内，由调用方传入）
        device : 计算设备（cpu / cuda）

    返回:
        adv_image   : 对抗样本（与原图形状相同）
        perturbation: 实际施加的扰动（adv_image - 原图，供可视化用）
    """

    # Requirements:
    # - Use the same loss as training (e.g., CrossEntropyLoss)
    # - Compute gradient w.r.t. image
    # - adv_image = image + epsilon * sign(grad)
    # - clamp adv_image to valid range (if normalized CIFAR-10: [-1, 1])

    # ε（epsilon）定义：在归一化空间 [-1,1] 内的扰动上限。
    # 调用方会将像素空间的 ε（如 8/255）转换为归一化空间：eps_norm = eps_pixel / 0.5
    # 这里直接使用传入的 epsilon，无需再转换。

    criterion = nn.CrossEntropyLoss()

    # Step 1: clone 原图并开启 requires_grad
    # 默认 tensor 不参与梯度计算；FGSM 需要对输入图片求梯度，
    # 所以必须先 clone（避免修改原始数据），再设 requires_grad=True
    image = image.clone().detach().to(device)
    image.requires_grad = True

    # Step 2: 前向传播
    # 注意：不能用 torch.no_grad()，因为需要保留计算图才能反向传播
    # model.eval() 已在调用方设置，攻击期间固定 BN/Dropout 状态
    output = model(image)

    # Step 3: 计算 loss（使用和训练时相同的损失函数：交叉熵）
    # - Use the same loss as training (e.g., CrossEntropyLoss)
    loss = criterion(output, label)

    # Step 4: 对输入图片反向传播，求 ∇_x L
    # 这里求的是 loss 对 image（输入像素）的梯度，
    # 而不是对模型参数的梯度（模型参数保持不变）
    model.zero_grad()   # 清除模型参数上可能残留的旧梯度
    loss.backward()     # 反向传播，image.grad 中存放 ∂L/∂x

    # Step 5: 取梯度符号，构造扰动
    # sign(grad): 每个像素 +1 或 -1，表示让 loss 上升的方向
    # 乘以 epsilon 控制扰动幅度（L∞ 约束：每个像素改变量 ≤ ε）
    # - Compute gradient w.r.t. image
    # - adv_image = image + epsilon * sign(grad)
    grad_sign = image.grad.sign()

    # Step 6: 生成对抗样本，clamp 到合法范围
    # 输入已用 Normalize(0.5,0.5,0.5) 归一化，像素范围为 [-1, 1]
    # - clamp adv_image to valid range (if normalized CIFAR-10: [-1, 1])
    adv_image = image + epsilon * grad_sign
    adv_image = adv_image.clamp(-1, 1).detach()  # detach 切断计算图，节省显存

    # 扰动 = 对抗样本 - 原图（clamp 后的真实扰动，用于可视化）
    perturbation = adv_image - image.detach()

    return adv_image, perturbation

FGSM Evaluation:

# === FGSM evaluation (provided) ===
import matplotlib.pyplot as plt

# eps in pixel space
eps_list_pixel = [2/255, 4/255, 8/255]

# If your inputs are normalized by Normalize(0.5,0.5,0.5), convert eps to normalized space:
eps_list = [e / 0.5 for e in eps_list_pixel]

def eval_clean_and_adv(model, testloader, eps_list, device, max_batches=20):
    model.eval()
    results = []
    for eps in eps_list:
        clean_correct, adv_correct, total = 0, 0, 0

        for i, (images, labels) in enumerate(testloader):
            if i >= max_batches:
                break
            images, labels = images.to(device), labels.to(device)

            # clean
            with torch.no_grad():
                out = model(images)
                pred = out.argmax(dim=1)
            clean_correct += (pred == labels).sum().item()

            # adversarial (FGSM needs gradients)
            adv_images, _ = fgsm_attack(model, images, labels, eps, device)
            with torch.no_grad():
                out_adv = model(adv_images)
                pred_adv = out_adv.argmax(dim=1)
            adv_correct += (pred_adv == labels).sum().item()

            total += labels.size(0)

        results.append({
            "eps_pixel": eps * 0.5,  # convert back for reporting
            "clean_acc": clean_correct / total,
            "adv_acc": adv_correct / total,
        })

    return results

results = eval_clean_and_adv(model, testloader, eps_list, device, max_batches=20)

for r in results:
    print(f"eps={r['eps_pixel']:.6f} | clean_acc={r['clean_acc']:.4f} | adv_acc={r['adv_acc']:.4f}")

# plot
plt.figure()
plt.plot([r["eps_pixel"] for r in results], [r["adv_acc"] for r in results], marker='o')
plt.xlabel("epsilon (pixel space)")
plt.ylabel("adversarial accuracy")
plt.title("FGSM: adversarial accuracy vs epsilon")
plt.grid(True)
plt.show()

可以看到：

1772057752670

FGSM Visualization:

# === FGSM visualization (provided) ===
import numpy as np
import matplotlib.pyplot as plt

def imshow(img):
    # undo normalization (assumes Normalize(0.5,0.5,0.5))
    img = img.detach().cpu().numpy()
    img = (img * 0.5) + 0.5
    npimg = np.transpose(img, (1, 2, 0))
    return np.clip(npimg, 0, 1)

# pick a batch
dataiter = iter(testloader)
images, labels = next(dataiter)
images, labels = images.to(device), labels.to(device)

# choose epsilon (pixel space) and convert if normalized
eps_pixel = 8/255
eps = eps_pixel / 0.5

# generate adversarial examples
adv_images, perturbation = fgsm_attack(model, images, labels, eps, device)

# predictions
with torch.no_grad():
    pred_clean = model(images).argmax(dim=1)
    pred_adv = model(adv_images).argmax(dim=1)

# show first 5
k = 5
plt.figure(figsize=(10, 2*k))
for i in range(k):
    orig = imshow(images[i])
    adv  = imshow(adv_images[i])

    pert = (adv_images[i] - images[i]).detach().cpu().numpy()
    pert = (pert - pert.min()) / (pert.max() - pert.min() + 1e-8)
    pert = np.transpose(pert, (1, 2, 0))

    plt.subplot(k, 3, 3*i+1)
    plt.imshow(orig); plt.axis('off')
    plt.title(f"Orig | y={labels[i].item()} | pred={pred_clean[i].item()}")

    plt.subplot(k, 3, 3*i+2)
    plt.imshow(adv); plt.axis('off')
    plt.title(f"Adv | pred={pred_adv[i].item()}")

    plt.subplot(k, 3, 3*i+3)
    plt.imshow(pert); plt.axis('off')
    plt.title("Perturbation")

plt.tight_layout()
plt.show()

可以看到：

1772057816651

PGD攻击实例

原理复习

无目标PGD：

\[ x^{t+1} = \Pi_{x+S} (x^t + \alpha \cdot \text{sign}(\nabla_x J(\theta, x^t, y))) \]

有目标PGD：

\[ x^{t+1} = \Pi_{x+S} (x^t - \alpha \cdot \text{sign}(\nabla_x J(\theta, x^t, y_t))) \]

。

伪代码

我们来看一下在实际应用中，如何去完整地完成一次PGD攻击：

【INPUT】
模型model，参数固定不更新
原始图像x，像素范围假设是-1到1
最大扰动 epsilon，L_inf约束
步长 alpha
迭代次数T
攻击目标：y或者y_t

可选：随机初始化
可选：PNG/unit8量化：QAA/STE等

【初始化】
复制原图为x0，确保不参与梯度更新（作为常量）
初始化扰动 delta，如果是随机初始化，就在[-epsilon, +epsilon]中随机采样一个delta；否则delta=0
令对抗样本 x_adv = clamp(x_0 + delta, 0, 1)，保证像素合法
如果开启量化感知，把x_adv量化到k/255网络，再反推回delta=x_adv-x_0，确保一开始就在PNG网格上
准备记录最优结果：best_loss = float('inft'), best_delta = float('inf')

【迭代优化】
重复T次：
    生成当前对抗样本 x_adv = clamp(x_0 + delta, 0, 1)
    （如果做量化感知QAA/STE，在前向时用量化图，反向时让梯度像没量化一样传回去）
    前向传播计算loss
        如果是分类任务，loss = CrossEntropy(model(x_for_loss), y或y_t)
        如果是多模态任务，loss = AttackLoss(model, x_for_loss, target_text)
    记录当前最优loss
    反向传播得到梯度
        首先记得清掉旧梯度
        loss.backward()得到 g = ∂loss/∂δ
    FGSM扰动
        如果是有目标的，δ = δ - α * sign(g)
        如果是无目标的，δ = δ + α * sign(g)
    投影/裁剪
        先保证扰动幅度不超过epsilon: delta = clamp(delta, -epsilon, +epsilon)
        再保证像素仍在[0, 1]：delta = clamp(x0_delta, 0, 1) - x0
    （如果做量化感知，每一步再吸附到unit8网络，提高PNG鲁棒性）
        x_snap = round(clamp(x0+δ,0,1)*255)/255
        δ = x_snap - x0

【输出】
用最优扰动生成最终对抗样本：x_adv_final = clamp(x0 + best_δ, 0, 1)
如果开启量化感知，最终也量化一次：x_adv_final = round(x_adv_final*255)/255
RETURN： x_adv_final，best_δ（以及可选的 loss 曲线）

。

ViT注入攻击示例

我们以Qwen2.5-VL-3B-Instruct为例，进行文本注入攻击。Qwen2.5-VL-3B-Instruct（下文简称Qwen2.5VL）架构简单理解：

Input Image (H×W×C)
  ↓
Split into patches (P×P) → N patches
  ↓
Linear projection to D-dim tokens  (N×D)
  ↓
Add positional embedding (+ optional [CLS])
  ↓
Transformer Encoder × L
  - (Window) Multi-head self-attention
  - MLP (SwiGLU/GELU)
  - Norm + residual
  ↓
Output visual token sequence (N×D) / or CLS for classification

输入图片切成长宽为P的patches厚，每个patch被编码为长度为D的embedding，然后作为序列导入到transformer中。

为了让输出文本出现target_text或者包含target_text，有两种比较主流的注入方法：

传统PGD扰动，通过不断扰动图像像素，让模型生成概率分布朝目标文本靠近
视觉prompt injection，把指令作为输入内容的一部分（图中可读的文本、元数据等），利用模型的指令遵从机制改变行为（不需要梯度）。

第一种的原理是做目标文本损失：

\[ \mathcal{L}_{\text{target}}(x) = -\sum_{i=1}^{T}\log p_\theta\!\left(t_i \mid t_{<i},\, \text{image}=x,\, \text{question}\right) \]

targeted PGD:

\[ \delta^{*} =\arg\min_{\|\delta\|_\infty\le\epsilon,\; x+\delta\in[x_{\min},x_{\max}]}\; \mathcal{L}_{\text{target}}(x+\delta) \]

或者写成迭代更新形式：

\[ x^{k+1}=\Pi_{\mathcal{S}}\!\left(x^{k}-\alpha\cdot \mathrm{sign}\!\left(\nabla_{x^{k}}\mathcal{L}_{\text{target}}(x^{k})\right)\right) \]

而视觉/多模态Prompt Injection则是把“指令”作为上下文内容进行诱导。这类通常不是“对像素做可微优化”，更像是在选择一段注入内容\(s\)（比如图中可读文字、或模型会提取到的指令），让模型更可能输出攻击者想要的结果 \(y^∗\)。

上下文被注入后，攻击者想最大化目标输出概率：

\[ s^{*}=\arg\max_{s\in\mathcal{S}}\; \log p_\theta\!\left(y^{*}\mid \text{system},\,\text{user},\,\text{image-with}(s)\right) \]

如果强调“模型先从图像抽取文字/内容再进入推理”，可以写成：

\[ s^{*}=\arg\max_{s\in\mathcal{S}}\; \log p_\theta\!\left(y^{*}\mid \text{system},\,\text{user},\,E(\text{image-with}(s))\right) \]

这里 \(E(\cdot)\) 表示“模型从图像得到的表示/抽取到的文本/视觉语义”（不一定显式 OCR，但概念上就是图像信息进入上下文/条件）。

FGSM & PGD

数学原理

核心思想

梯度上升攻击

FGSM

PGD

有目标攻击

FGSM攻击实例

原理复习

FGSM攻击

意义与分析

PyTorch示例

PGD攻击实例

原理复习

伪代码

ViT注入攻击示例

评论 #
