Vision Transformer (ViT)

本篇笔记系统介绍 Vision Transformer（ViT）的架构原理、前向传播过程、主要变体，以及与 CNN 的对比。ViT 是第一个证明"纯 Transformer 可以直接用于图像分类"的架构，标志着计算机视觉从 CNN 主导走向 Transformer 主导的转折点。

背景与动机

视觉编码器

在深度学习中，编码器（Encoder）指的是任何能够把原始数据（如像素、声音、单词）转化成抽象特征向量（Embedding）的模型。视觉编码器（Visual Encoder）指的是输入图片、输出向量的一个结构体。

在Transformer诞生之前的20年里，CNN是视觉编码器的唯一霸主。当我们把一张图片输入到CNN架构的神经网络，比如ResNet中时，图片会进入网络，一层层提取特征，最终输出一个特征向量。整个过程就是"编码"。

Transformer爆火后，Encoder（编码器，负责理解输入）和Decoder（解码器，负责生成输出）的概念广为人知。在此之前，我们很少会说CNN是一个视觉编码器，而是称其为Backbone或Feature Extractor。在2015年前后的Image Captioning任务时代，研究者们尝试把CNN接在RNN前面，此时人们才开始把CNN叫做Visual Encoder，把RNN叫Decoder。

为什么要把 Transformer 用于视觉

CNN有两个先天的局限性：

局部感受野的限制：CNN天然偏向局部建模，远距离依赖建模困难；如果想扩大感受野，需要堆叠层数
CNN的归纳偏置太强：其两个核心假设（平移不变和局部连续）过强，无法让模型自己学到结构

在Transformer架构出现后，Self-Attention机制替代卷积和循环，并获得了全局建模与并行计算能力。

Attention机制有三个特点：

数据驱动结构
更弱的归纳偏置
全局信息天然建模

一开始Transformer被用于NLP任务。随着技术的进步，在2020年，去卷积化的Vision Transformer被提出了，该架构一般简称为ViT。

论文信息

"An Image is Worth 16x16 Words: Transformers for Image Recognition at Scale" Alexey Dosovitskiy et al., Google Brain, 2020 (ICLR 2021)

ViT架构的影响在于，其证明CNN不是唯一解，视觉也可以纯Attention。而ViT之所以能够成功，其核心关键在于数据。随着JFT-300M等大规模数据集的出现，大模型+大数据成为核心趋势，预训练范式成为主流，ViT逐渐成为主流。

值得注意的是，在小数据集上，CNN表现依然强于ViT，这是因为CNN有强归纳偏置，而ViT需要更多的数据才能学到空间结构。

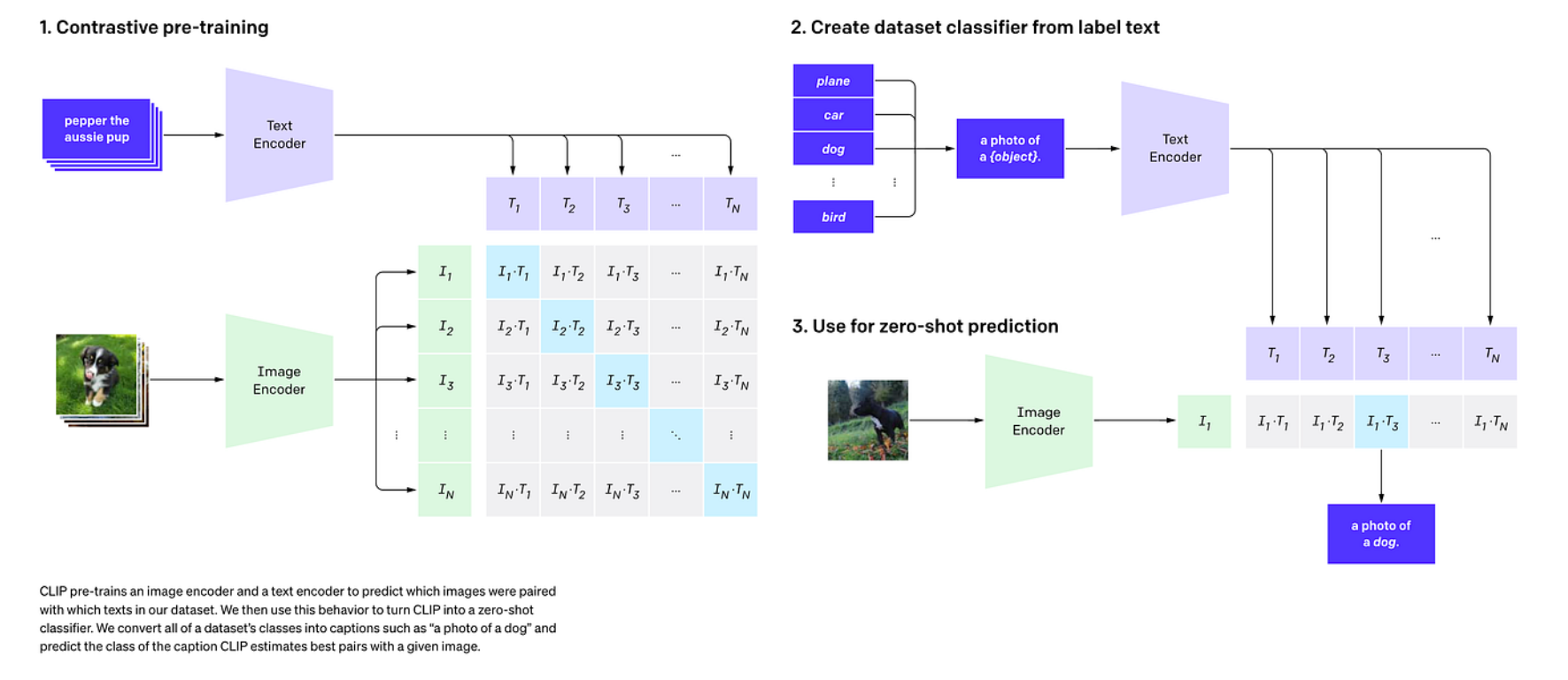

ViT证明：视觉主干可以更通用、更可扩展（像NLP那样堆数据堆模型），于是大家都想搞视觉大模型预训练，但是由于分类标注数据不够规模化、类别封闭、迁移贵等原因很快就撞墙了。最终人们想出了"用语言做监督"的方法，也就是CLIP。CLIP用对比学习把图像和文本拉到了同一空间，从而获得开放词汇和zero-shot迁移能力。

ViT 架构详解

核心思想

ViT 的核心思想极其简洁：把图像当成一串 "词" 来处理。

在 NLP 中，Transformer 的输入是一个 token 序列。ViT 的做法是将图像切成若干个固定大小的 patch，每个 patch 就是一个 "visual token"，然后直接送入标准 Transformer Encoder。整个过程不使用任何卷积操作。

完整架构图

  输入图像 (H x W x C)
       |
       v
  +--------------------------+
  | Patch Partition          |
  | 切成 N = HW/P² 个       |
  | P x P 大小的 patch       |
  +--------------------------+
       |
       v  每个 patch 展平为 P²C 维向量
  +--------------------------+
  | Linear Projection        |
  | (P²C) --> (D)            |
  | 即 Patch Embedding       |
  +--------------------------+
       |
       v  得到 N 个 D 维 token
  +--------------------------+
  | Prepend [CLS] Token      |
  | 序列长度 N --> N+1        |
  +--------------------------+
       |
       v
  +--------------------------+
  | + Position Embedding     |
  | 可学习的 1D 位置编码      |
  | (N+1) 个 D 维向量        |
  +--------------------------+
       |
       v
  +--------------------------+      +---------------------------------+
  | Transformer Encoder x L  | ---> | 每层的结构 (Pre-Norm):          |
  |                          |      |   z' = z + MSA(LN(z))           |
  |   L 层堆叠               |      |   z'' = z' + FFN(LN(z'))        |
  +--------------------------+      +---------------------------------+
       |
       v  取 [CLS] token 的输出
  +--------------------------+
  | MLP Classification Head  |
  | D --> num_classes         |
  +--------------------------+
       |
       v
     分类结果

Patch Embedding 详解

这是 ViT 最关键的第一步：将 2D 图像转化为 1D token 序列。

步骤一：Patch Partition（切分）

给定一张输入图像，尺寸为 $H \times W \times C$（高度 $\times$ 宽度 $\times$ 通道数），选择 patch 大小为 $P \times P$。将图像均匀切分为不重叠的 patch：

\[ N = \frac{H \times W}{P^2} \]

其中 $N$ 是 patch 的总数量，也是最终序列的长度（不算 [CLS] token）。

典型配置

对于 $224 \times 224$ 的图像，$P = 16$ 时，$N = 224^2 / 16^2 = 196$ 个 patch。对于 $224 \times 224$ 的图像，$P = 14$ 时，$N = 224^2 / 14^2 = 256$ 个 patch。

步骤二：Flatten（展平）

每个 patch 的原始尺寸是 $P \times P \times C$，将其展平为一个一维向量：

\[ \mathbf{x}_p^{(i)} \in \mathbb{R}^{P^2 \cdot C} \]

例如 $P = 16$，$C = 3$（RGB 图像），则每个 patch 展平后的维度为 $16^2 \times 3 = 768$。

步骤三：Linear Projection（线性投影）

展平后的向量通过一个可学习的线性投影层，映射到 Transformer 的隐藏维度 $D$（即 $d_{\text{model}}$）：

\[ \mathbf{z}_0^{(i)} = \mathbf{x}_p^{(i)} \mathbf{E} + \mathbf{b} \]

其中 $\mathbf{E} \in \mathbb{R}^{(P^2 C) \times D}$ 是投影矩阵，$\mathbf{b} \in \mathbb{R}^{D}$ 是偏置。

实现小技巧

在实际实现中，Patch Partition + Flatten + Linear Projection 三步通常用一个 步长等于 patch 大小的卷积 来高效实现：

# PyTorch 实现
self.proj = nn.Conv2d(
    in_channels=C,           # 输入通道数 (如 3)
    out_channels=D,          # 输出维度 (如 768)
    kernel_size=P,           # 卷积核大小 = patch 大小
    stride=P                 # 步长 = patch 大小, 不重叠
)
# 输入: (B, C, H, W) --> 输出: (B, D, H/P, W/P)
# reshape 后: (B, N, D)  其中 N = (H/P) * (W/P)

这个卷积等价于对每个 patch 做独立的线性投影，但利用了 GPU 对卷积的优化，速度更快。

[CLS] Token

借鉴 BERT 的做法，ViT 在 patch embedding 序列的最前面添加一个特殊的可学习 token，称为 [CLS] token（classification token）。

\[ \mathbf{z}_0 = [\mathbf{x}_{\text{class}}; \; \mathbf{z}_0^{(1)}; \; \mathbf{z}_0^{(2)}; \; \cdots; \; \mathbf{z}_0^{(N)}] + \mathbf{E}_{\text{pos}} \]

其中：

$\mathbf{x}_{\text{class}} \in \mathbb{R}^{D}$ 是一个可学习的参数向量，随机初始化并在训练中更新
分号 $;$ 表示沿序列维度的拼接
添加 [CLS] token 后，序列长度从 $N$ 变为 $N + 1$

为什么需要 [CLS] token？

[CLS] token 不对应任何具体的图像 patch，它的作用是在经过多层 Transformer Encoder 后，通过 Self-Attention 聚合所有 patch 的信息，最终作为整张图像的全局表示。分类头只需要读取 [CLS] token 的输出即可做分类。

替代方案

原论文也尝试过不使用 [CLS] token，而是对所有 patch token 的输出做 全局平均池化（Global Average Pooling, GAP）作为图像表示。实验表明两者效果相当，但使用 [CLS] token 更符合 NLP Transformer 的设计惯例。在一些后续工作中（如 DeiT），GAP 有时表现更好。

Position Embedding

Self-Attention 本身是排列不变的（permutation invariant）——它不关心 token 的顺序。但对于图像来说，patch 的空间位置显然很重要：左上角的 patch 和右下角的 patch 含义不同。因此必须注入位置信息。

ViT 使用可学习的 1D Position Embedding：

\[ \mathbf{E}_{\text{pos}} \in \mathbb{R}^{(N+1) \times D} \]

这是一个可学习的参数矩阵，每一行对应一个位置（包括 [CLS] 的位置），在训练中通过反向传播学习。

与标准 Transformer 的区别

标准 Transformer（"Attention Is All You Need"）使用的是固定的正弦余弦位置编码（sinusoidal positional encoding），而 ViT 使用的是可学习的位置编码。原论文实验表明，可学习的 1D 位置编码与手工设计的 2D 位置编码效果相当，说明模型可以从 1D 位置编码中自行学到 2D 空间结构。

为什么是 1D 而不是 2D？

虽然图像 patch 天然有 2D 的行列结构，但实验发现：

1D 可学习位置编码的效果与 2D 位置编码几乎相同
这说明 Transformer 可以从数据中自行学到 patch 之间的空间关系
使用 1D 编码更简单，也更通用

原论文中可视化学到的位置编码后发现：相邻位置的编码向量高度相似，同一行/列的编码呈现出规律性，模型确实自动学到了 2D 结构。

Transformer Encoder

ViT 使用标准的 Transformer Encoder，由 $L$ 层相同的 Block 堆叠而成。每一层包含：

Multi-Head Self-Attention (MSA)
MLP (Feed-Forward Network)
Layer Normalization (LN)
Residual Connection（残差连接）

但有一个重要区别：ViT 使用 Pre-Norm（LayerNorm 在 Attention/MLP 之前），而原始 Transformer 使用 Post-Norm（LayerNorm 在 Attention/MLP 之后）。

每一层的前向传播公式：

\[ \mathbf{z}'_\ell = \mathbf{z}_{\ell-1} + \text{MSA}(\text{LN}(\mathbf{z}_{\ell-1})) \]

\[ \mathbf{z}_\ell = \mathbf{z}'_\ell + \text{MLP}(\text{LN}(\mathbf{z}'_\ell)) \]

其中 $\ell = 1, 2, \ldots, L$。

Pre-Norm vs Post-Norm

Post-Norm（原始 Transformer）：$\text{LN}(x + \text{Sublayer}(x))$

Pre-Norm（ViT 使用）：$x + \text{Sublayer}(\text{LN}(x))$

Pre-Norm 的优势：

训练更稳定，尤其是深层模型
残差路径上没有 LN 的非线性干扰，梯度流更通畅
不需要 warmup 也能稳定训练

Multi-Head Self-Attention 部分：

和标准 Transformer 一样，对输入做 Q、K、V 三个线性投影，然后计算缩放点积注意力：

\[ \text{Attention}(Q, K, V) = \text{softmax}\left(\frac{QK^T}{\sqrt{d_k}}\right) V \]

其中 $d_k = D / h$，$h$ 是注意力头的数量。

Self-Attention 的计算复杂度为 $O(N^2 \cdot D)$，其中 $N$ 是序列长度（patch 数 + 1）。这意味着 patch 数越多（即图像分辨率越高或 patch 越小），计算量增长越快。

MLP 部分：

MLP(x) = GELU(x W_1 + b_1) W_2 + b_2

MLP 由两个全连接层组成，中间用 GELU 激活函数。隐藏层维度通常是 $4D$（即扩展 4 倍后再压缩回来）。

Classification Head

经过 $L$ 层 Transformer Encoder 后，取 [CLS] token 对应的输出向量 $\mathbf{z}_L^0$，送入分类头：

\[ \mathbf{y} = \text{MLP}_{\text{head}}(\text{LN}(\mathbf{z}_L^0)) \]

在预训练阶段：分类头是一个带有一个隐藏层的 MLP
在微调阶段：分类头通常简化为一个单层线性层

最终输出维度等于类别数，通过 softmax 得到分类概率分布。

完整前向传播公式总结

将所有步骤用公式串联起来：

\[ \mathbf{z}_0 = [\mathbf{x}_{\text{class}}; \; \mathbf{x}_p^{(1)}\mathbf{E}; \; \mathbf{x}_p^{(2)}\mathbf{E}; \; \cdots; \; \mathbf{x}_p^{(N)}\mathbf{E}] + \mathbf{E}_{\text{pos}} \]

\[ \mathbf{z}'_\ell = \mathbf{z}_{\ell-1} + \text{MSA}(\text{LN}(\mathbf{z}_{\ell-1})), \quad \ell = 1 \ldots L \]

\[ \mathbf{z}_\ell = \mathbf{z}'_\ell + \text{MLP}(\text{LN}(\mathbf{z}'_\ell)), \quad \ell = 1 \ldots L \]

\[ \mathbf{y} = \text{LN}(\mathbf{z}_L^0) \]

其中 $\mathbf{z}_L^0$ 是最后一层的 [CLS] token 输出。

前向传播数值示例

为了帮助理解 ViT 的每一步到底在做什么，我们用一个极简的数值例子来走一遍前向传播。

设定

参数	值	说明
图像尺寸	$4 \times 4 \times 3$	高4, 宽4, RGB 3通道
Patch 大小	$P = 2$	每个 patch 为 $2 \times 2$
Patch 数量	$N = 4 \times 4 / 2^2 = 4$	4 个 patch
每个 patch 展平维度	$P^2 \cdot C = 4 \times 3 = 12$	12 维向量
模型维度	$D = 4$	投影后的维度
序列长度	$N + 1 = 5$	加上 [CLS] token

步骤一：Patch Partition + Flatten

假设输入图像（为简化只展示一个通道的像素值示意）：

图像 (4x4, 仅示意一个通道):
+-------+-------+
| 1  2  | 5  6  |
| 3  4  | 7  8  |    Patch 1: 左上    Patch 2: 右上
+-------+-------+
| 9  10 | 13 14 |
| 11 12 | 15 16 |    Patch 3: 左下    Patch 4: 右下
+-------+-------+

每个 patch 为 $2 \times 2 \times 3$，展平后为 12 维向量。假设展平后（包含 3 个通道）：

\[ \mathbf{x}_p^{(1)} = [1, 2, 3, 4, \; 0.5, 1, 1.5, 2, \; 0.1, 0.2, 0.3, 0.4] \in \mathbb{R}^{12} \]

类似地，$\mathbf{x}_p^{(2)}, \mathbf{x}_p^{(3)}, \mathbf{x}_p^{(4)}$ 各为 12 维向量。

步骤二：Linear Projection

通过投影矩阵 $\mathbf{E} \in \mathbb{R}^{12 \times 4}$ 将 12 维映射到 4 维（这里省略偏置）：

\[ \mathbf{z}^{(i)} = \mathbf{x}_p^{(i)} \mathbf{E} \in \mathbb{R}^{4} \]

假设投影后得到：

\[ \mathbf{z}^{(1)} = [0.8, \; -0.3, \; 0.5, \; 1.2] $$ $$ \mathbf{z}^{(2)} = [1.1, \; 0.2, \; -0.4, \; 0.7] $$ $$ \mathbf{z}^{(3)} = [-0.2, \; 0.9, \; 0.6, \; -0.1] $$ $$ \mathbf{z}^{(4)} = [0.5, \; -0.7, \; 1.0, \; 0.3] \]

步骤三：Prepend [CLS] Token

[CLS] token 是一个可学习的参数向量，假设初始化为：

\[ \mathbf{x}_{\text{class}} = [0.1, \; 0.1, \; 0.1, \; 0.1] \]

拼接后的序列矩阵 $\mathbf{Z} \in \mathbb{R}^{5 \times 4}$：

\[ \mathbf{Z} = \begin{bmatrix} 0.1 & 0.1 & 0.1 & 0.1 \\ 0.8 & -0.3 & 0.5 & 1.2 \\ 1.1 & 0.2 & -0.4 & 0.7 \\ -0.2 & 0.9 & 0.6 & -0.1 \\ 0.5 & -0.7 & 1.0 & 0.3 \end{bmatrix} \]

第 0 行是 [CLS]，第 1-4 行是 4 个 patch。

步骤四：加 Position Embedding

可学习的位置编码 $\mathbf{E}_{\text{pos}} \in \mathbb{R}^{5 \times 4}$，假设为：

\[ \mathbf{E}_{\text{pos}} = \begin{bmatrix} 0.0 & 0.0 & 0.0 & 0.0 \\ 0.1 & 0.0 & -0.1 & 0.0 \\ 0.0 & 0.1 & 0.0 & -0.1 \\ -0.1 & 0.0 & 0.1 & 0.0 \\ 0.0 & -0.1 & 0.0 & 0.1 \end{bmatrix} \]

逐元素相加：

\[ \mathbf{z}_0 = \mathbf{Z} + \mathbf{E}_{\text{pos}} = \begin{bmatrix} 0.1 & 0.1 & 0.1 & 0.1 \\ 0.9 & -0.3 & 0.4 & 1.2 \\ 1.1 & 0.3 & -0.4 & 0.6 \\ -0.3 & 0.9 & 0.7 & -0.1 \\ 0.5 & -0.8 & 1.0 & 0.4 \end{bmatrix} \]

步骤五：Self-Attention（单头简化版）

为了简化，我们只展示单头注意力（$h=1$, $d_k = D = 4$）的关键步骤。

5a. 计算 Q, K, V

假设 $W_Q, W_K, W_V \in \mathbb{R}^{4 \times 4}$ 为单位矩阵（简化），则 $Q = K = V = \mathbf{z}_0$。

5b. 计算注意力分数

\[ \text{Score} = \frac{QK^T}{\sqrt{d_k}} = \frac{\mathbf{z}_0 \mathbf{z}_0^T}{\sqrt{4}} = \frac{\mathbf{z}_0 \mathbf{z}_0^T}{2} \]

先算 $QK^T$（即 $\mathbf{z}_0 \mathbf{z}_0^T$，$5 \times 5$ 矩阵），以第 0 行（[CLS]）为例：

\[ \text{Score}_{0,j} = \frac{\mathbf{z}_0^{(0)} \cdot \mathbf{z}_0^{(j)}}{2} \]

$\text{Score}_{0,0} = \frac{0.1^2 + 0.1^2 + 0.1^2 + 0.1^2}{2} = \frac{0.04}{2} = 0.02$
$\text{Score}_{0,1} = \frac{0.09 - 0.03 + 0.04 + 0.12}{2} = \frac{0.22}{2} = 0.11$
$\text{Score}_{0,2} = \frac{0.11 + 0.03 - 0.04 + 0.06}{2} = \frac{0.16}{2} = 0.08$
$\text{Score}_{0,3} = \frac{-0.03 + 0.09 + 0.07 - 0.01}{2} = \frac{0.12}{2} = 0.06$
$\text{Score}_{0,4} = \frac{0.05 - 0.08 + 0.10 + 0.04}{2} = \frac{0.11}{2} = 0.055$

5c. Softmax

对 [CLS] 行的分数做 softmax：

\[ \alpha_{0,j} = \text{softmax}([0.02, \; 0.11, \; 0.08, \; 0.06, \; 0.055]) \]

由于这些值都很接近（差异小），softmax 输出接近均匀分布（约 $[0.19, \; 0.21, \; 0.20, \; 0.20, \; 0.20]$）。这说明在初始阶段 [CLS] 会"均匀地看所有 patch"。

5d. 加权求和

\[ \text{output}_0 = \sum_j \alpha_{0,j} \cdot V_j \approx \frac{1}{5} \sum_j \mathbf{z}_0^{(j)} \]

也就是近似取所有 token 的平均值。随着训练的进行，注意力权重会变得不均匀，[CLS] 会学会更多关注有信息量的 patch。

数值示例的意义

这个简化示例展示了 ViT 前向传播的完整流程。实际模型中：

$W_Q, W_K, W_V$ 不是单位矩阵，而是学习到的投影
使用多头注意力，每个头关注不同的特征子空间
经过多层堆叠后，[CLS] token 的注意力分布会变得高度非均匀
最终 [CLS] token 的输出是对整张图像的高度抽象的全局表示

ViT 变体与改进

模型命名规则

ViT 有多个尺寸变体，命名格式为 ViT-{Size}/{Patch Size}：

模型	层数 $L$	隐藏维度 $D$	注意力头数 $h$	MLP 维度	参数量
ViT-B/16	12	768	12	3072	86M
ViT-B/32	12	768	12	3072	86M
ViT-L/16	24	1024	16	4096	307M
ViT-L/32	24	1024	16	4096	307M
ViT-H/14	32	1280	16	5120	632M

B / L / H = Base / Large / Huge，表示模型规模
/16 / /32 / /14 = patch 大小，patch 越小则 token 序列越长，计算量越大，但分辨率更高

Patch 大小的影响

以 $224 \times 224$ 图像为例：

P=32: $N = 49$ 个 patch，计算快但分辨率粗糙
P=16: $N = 196$ 个 patch，计算量和效果的良好平衡
P=14: $N = 256$ 个 patch，分辨率高，计算量大

注意 Self-Attention 的计算量是 $O(N^2)$，所以 patch 大小从 32 变为 16 时，计算量增长约 $(196/49)^2 = 16$ 倍。

DeiT: 数据高效训练

Data-efficient Image Transformers (DeiT)，Touvron et al., 2021

ViT 的一个主要缺点是需要大量数据（如 JFT-300M）才能达到好的效果。DeiT 解决了这个问题，证明 ViT 可以仅在 ImageNet-1K 上从头训练并达到有竞争力的结果。

DeiT 的关键创新：

更强的数据增强和正则化：使用 RandAugment、Mixup、CutMix、Erasing、标签平滑、随机深度等训练技巧
知识蒸馏 Token（Distillation Token）：除了 [CLS] token，再添加一个可学习的 distillation token，用于接收来自教师模型（通常是 CNN，如 RegNet）的知识蒸馏信号

序列结构对比:

ViT:   [CLS] [Patch_1] [Patch_2] ... [Patch_N]
DeiT:  [CLS] [DIST] [Patch_1] [Patch_2] ... [Patch_N]
                ^
                蒸馏 token, 用教师模型的输出作为目标训练

DeiT 的蒸馏 token 产生的注意力模式与 [CLS] token 不同，形成了一种互补关系。最终推理时将两个 token 的输出取平均。

Swin Transformer: 层次化视觉 Transformer

Swin Transformer，Liu et al., 2021 (ICCV 2021 Best Paper)

ViT 使用全局 Self-Attention，计算量随图像分辨率平方增长，难以处理高分辨率图像和密集预测任务（如检测、分割）。Swin Transformer 通过两个创新解决了这些问题。

创新一：窗口注意力（Window Attention）

不对所有 patch 做全局注意力，而是将 patch 划分为不重叠的局部窗口（如 $7 \times 7$），每个窗口内部做 Self-Attention。

计算量从 $O(N^2)$ 降为 $O(N \cdot M^2)$，其中 $M$ 是窗口大小
计算量随图像尺寸线性增长，而不是二次增长

创新二：移位窗口（Shifted Window）

连续两层交替使用不同的窗口划分方式：

第 l 层 (常规窗口):        第 l+1 层 (移位窗口):
+-----+-----+-----+       +--+--------+--+
|     |     |     |       |  |        |  |
|  W1 |  W2 |  W3 |       +--+--------+--+
|     |     |     |       |  |        |  |
+-----+-----+-----+  -->  |  |   W'   |  |
|     |     |     |       |  |        |  |
|  W4 |  W5 |  W6 |       +--+--------+--+
|     |     |     |       |  |        |  |
+-----+-----+-----+       +--+--------+--+

移位后，原本属于不同窗口的 patch 可以在新窗口中交互信息，实现了跨窗口连接。

创新三：层次化结构

类似于 CNN 的多尺度特征图（如 FPN），Swin Transformer 通过 Patch Merging 逐层降低分辨率：

Stage 1:  H/4 x W/4,  C 维     (最高分辨率)
    ↓ Patch Merging
Stage 2:  H/8 x W/8,  2C 维
    ↓ Patch Merging
Stage 3:  H/16 x W/16, 4C 维
    ↓ Patch Merging
Stage 4:  H/32 x W/32, 8C 维   (最低分辨率)

这种层次化结构使 Swin Transformer 可以作为通用的视觉骨干，直接用于检测和分割等下游任务。

MAE: 掩码自编码预训练

Masked Autoencoders (MAE)，He et al., 2022 (CVPR 2022)

MAE 将 NLP 中 BERT 的掩码预训练思想迁移到视觉领域，是 ViT 的一种高效自监督预训练方法。

核心思想：

随机遮住输入图像的大部分 patch（通常 75%）
只把未遮住的 patch 送入 Encoder（大幅减少计算量）
用一个轻量级 Decoder 重建被遮住的 patch 的像素值

原图 patches:   [P1] [P2] [P3] [P4] [P5] [P6] [P7] [P8] [P9]
                  |    X    X    |    X    X    X    |    X
                  v              v                   v
Encoder 输入:   [P1]           [P4]                [P8]
                  |              |                   |
                  v              v                   v
              +------ Encoder (ViT, 只处理25%的token) ------+
                                |
                                v
              +--- 补回 mask tokens + Decoder (轻量) ---+
                                |
                                v
重建目标:       [P1] [P2] [P3] [P4] [P5] [P6] [P7] [P8] [P9]
                       ^    ^         ^    ^    ^         ^
                       重建这些 patch 的像素值

MAE 的关键优势：

预训练效率极高（Encoder 只处理 25% 的 token）
不需要标注数据，纯自监督
预训练后 ViT 学到了强大的视觉表示，微调后在多个任务上达到 SOTA

为什么 75% 的遮盖率这么高？

与 NLP 不同，图像有很强的空间冗余性（相邻像素高度相似）。如果只遮住 15%（像 BERT 那样），模型可以轻易地通过插值恢复像素，学不到高层语义特征。高遮盖率迫使模型理解图像的全局结构才能重建。

ViT vs CNN 对比

对比维度	CNN (如 ResNet)	ViT
核心操作	卷积 (局部滑动窗口)	Self-Attention (全局)
归纳偏置	强: 局部性 + 平移等变性	弱: 几乎无视觉先验
感受野	局部，逐层扩大	全局，每层都能看到所有 patch
特征层次	天然多尺度 (conv1→conv5)	单一尺度 (除非使用 Swin 等变体)
小数据表现	好 (归纳偏置补偿数据不足)	差 (需要大量数据学习空间结构)
大数据表现	趋于饱和	持续提升，scaling law 明显
计算复杂度	$O(K^2 \cdot C_{\text{in}} \cdot C_{\text{out}} \cdot HW)$	$O(N^2 \cdot D)$，$N$ 为 patch 数
位置信息	隐式编码在卷积结构中	需要显式添加位置编码
可解释性	特征图可视化	注意力图可视化
下游任务适配	天然适配检测/分割 (多尺度特征)	需要改造 (如 Swin) 才能高效适配

关于归纳偏置的权衡

归纳偏置是一把双刃剑：

强归纳偏置 (CNN)：在数据不足时是"免费的先验知识"，帮助模型快速收敛；但也限制了模型的表达上限，大数据下容易成为瓶颈
弱归纳偏置 (ViT)：给了模型更大的自由度，在大数据下可以学到更好的表示；但在小数据下需要更多的样本才能学到 CNN 天然具有的空间先验

这解释了为什么 ViT 在 JFT-300M 上预训练后效果超过 CNN，但在 ImageNet-1K 上从头训练时不如 CNN。

CLIP

更多关于CLIP的详细内容参见 Foundation Model/CLIP笔记。因为ViT与CLIP有很密切的关系，所以这里简单介绍一下。

2021年前后，大模型开始出现，更多的数据被需要。此时人们在想：视觉模型能不能不靠人工标签，学到更通用、可迁移的语义？" （监督信号/泛化范式问题）

此时有一个问题出现了：虽然ViT在更大数据集上表现更好，但是更大规模的高质量标注分类数据非常难搞：

ImageNet级别的标注非常昂贵
类别体系十分有限
标注粒度死板（只能是某个类别）

此时人们意识到，问题不再是"主干用什么"（用CNN还是ViT），而是"监督信号用什么"。这就把CLIP推到了舞台中央：用互联网上天然存在的图文配对当监督。

在传统监督学习的分类任务中，其本质学的是：

把图像压进一个"固定标签集合"的判别边界里

其硬伤是显著的：

类别封闭（closed-set），只要训练时没见过，那么推理时就不可能知道
语义贫乏："狗"这么一个简单的标签无法表达"一只黑色拉布拉多在草地上奔跑"
迁移成本高：换个数据集就需要重新训练分类头，甚至微调整个backbone

而大模型需要的是海量数据、低成本监督，监督信号最好还能覆盖开放语义。互联网上现成就有：图片+文本（标题、描述、alt-text）等，这些就是CLIP的数据来源逻辑。

1771619394464

CLIP的基本逻辑如上图所示：

对比预训练 Contrastive Pre-traning，一批里有N张图和N段文本（成对的），Image Encoder得到$I_1...I_N$，Text Encoder得到$T_1...T_N$，做一个$N \times N$的相似度矩阵$S_{ij} = I_i \cdot T_j$。训练目标是对角线（正确配对）相似度高，非对角（错误配对）相似度低。
用标签文本造分类器（Create classifier from label text）。传统分类器最后一层权重矩阵 = 类别参数，而CLIP分类器的类别文本的embedding = 类别原型。比如三个类别：a photo of a dog, a photo of a car, a photo of a plane，这些句子通过text encoder得到3个向量，他们就成了分类器的权重。
zero-shot推理：新来一张图，图像通过image encoder得到向量$I$，分别算与每个类别文本向量的相似度，相似度最大的那个类别就是预测结果

CLIP的关键不是"更强的视觉主干"，而是把任务从"分类"改成"对齐"。把从"学一个分类器"变成"学一个共同语义空间"：

图像编码器把图像变成向量$v$
文本编码器把文本变成向量$t$
训练目标：匹配的（image, text）向量相似度高，不匹配的低。

通过这一步，就可以学到一个同时容纳图像语义和语言语义的空间。一旦有了这个空间，分类就变成了一个检索问题：

把所有类别写成句子（prompt）
编码成文本向量
让图片向量去"找最像的那个文本"

如此一来，分类任务就变成了图文相似度检索。

总结来说，CLIP解决了如下问题：

开放词汇分类（open-vocabulary），只要你能写出来的类别，他就能试着分（能力取决于训练数据覆盖）
迁移成本下降，不需要为每一个人物训练一个新的分类头
因为监督来自于自然语言，因此语义更丰富，颗粒度更细，比如模型学到的概念是"red car"而不是"car"
监督可规模化，图文对获取成本远低于精标类别

然而，CLIP没有解决的问题包括：

CLIP的工作是对齐，而不是"框出哪里"，因此原生CLIP并没有定位和检测能力
组合泛化有限，"红色立方体在蓝色球体左边"这种强组合推理不一定稳
数据噪声和偏见问题严重，因为互联网图文对本身就很嘈杂，有偏差、捷径学习等问题
对prompt很敏感，"a photo of a dog" vs "a dog" 可能效果差很多，所以后来出现 prompt engineering / prompt ensembling 等技巧

ViT架构案例

Qwen2.5-VL-3B-Instruct

架构简单理解：

Input Image (H x W x C)
  |
Split into patches (P x P) --> N patches
  |
Linear projection to D-dim tokens  (N x D)
  |
Add positional embedding (+ optional [CLS])
  |
Transformer Encoder x L
  - (Window) Multi-head self-attention
  - MLP (SwiGLU/GELU)
  - Norm + residual
  |
Output visual token sequence (N x D) / or CLS for classification

输入图片切成长宽为P的patches后，每个patch被编码为长度为D的embedding，然后作为序列导入到transformer中。

思考与讨论

ViT 为什么需要大数据？

ViT 在小数据集上不如 CNN，这个现象背后的原因值得深思。

CNN 的卷积操作本质上是一种硬编码的先验知识：

局部连接告诉模型："相邻像素更相关"——模型不需要从数据中学习这一点
权重共享告诉模型："同样的模式可以出现在图像的任何位置"——模型不需要为每个位置学习单独的检测器

而 ViT 的 Self-Attention 是全局的、无约束的：

每个 patch 可以关注任意其他 patch，模型需要自己学到"相邻 patch 更相关"
没有权重共享的假设，模型需要自己发现平移等变性
这些 CNN "免费获得"的知识，ViT 需要从数据中学习

因此，当数据不足时，ViT 无法学到好的空间先验，表现自然不如 CNN。但当数据足够多时，ViT 不受 CNN 的归纳偏置限制，可以学到更灵活、更强大的表示。

归纳偏置是利还是弊？

这个问题没有绝对答案，取决于数据规模和任务需求：

场景	强归纳偏置 (CNN)	弱归纳偏置 (ViT)
小数据 (< 10K)	优势明显	过拟合严重
中等数据 (ImageNet级)	表现稳定	需要精心训练 (DeiT)
大数据 (JFT/LAION级)	趋于饱和	持续提升
领域特定任务	效率高	可能过度
通用基础模型	灵活性不足	表达上限更高

从发展趋势来看，随着数据和算力的持续增长，弱归纳偏置的模型（如 ViT）在性能上限方面具有优势。但在资源受限的场景下，CNN 的效率优势仍然显著。

ViT 是否会完全取代 CNN？

短期来看，不会。原因如下：

资源效率：CNN 在边缘设备和移动端仍然有无可比拟的效率优势。MobileNet 系列的 CNN 可以在手机上实时运行，而同等精度的 ViT 计算量要大得多。
小数据场景：医学影像、工业检测等领域数据稀缺，CNN 的归纳偏置仍然很有价值。
混合架构：实践中越来越多的模型采用 CNN + Transformer 的混合架构（如 CoAtNet、EfficientFormer），结合两者优势。

长期来看，趋势确实在向 Transformer 倾斜：

大规模预训练 + 微调的范式天然适合 ViT
ViT 与语言模型使用相同的架构，有利于多模态统一（如 CLIP、GPT-4V）
Swin Transformer 等变体已经在检测、分割等 CNN 传统强项上取得了超越

一个更深层的视角

从"No Free Lunch"定理的角度看，没有一种架构在所有任务上最优。ViT 的成功更多是因为我们进入了"大数据 + 大模型"的时代，而不是因为 Transformer 在数学上优于卷积。如果未来某天出现了比 Self-Attention 更高效的全局建模机制，ViT 同样可能被取代。架构的演进始终是在效率、表达能力、归纳偏置之间寻找最佳平衡点。

参数	值	说明
图像尺寸	\(4 \times 4 \times 3\)	高4, 宽4, RGB 3通道
Patch 大小	\(P = 2\)	每个 patch 为 \(2 \times 2\)
Patch 数量	\(N = 4 \times 4 / 2^2 = 4\)	4 个 patch
每个 patch 展平维度	\(P^2 \cdot C = 4 \times 3 = 12\)	12 维向量
模型维度	\(D = 4\)	投影后的维度
序列长度	\(N + 1 = 5\)	加上 [CLS] token
