RNN原理

思考：

为什么 RNN 无法并行计算？
对于一本书，RNN 真的能记住第一章写了什么吗？
CNN处理图像、RNN处理序列，它们的归纳偏置分别是什么？

从MLP/CNN到RNN

为什么需要新架构？

在CNN原理笔记中我们看到，CNN通过两个核心归纳偏置（局部性和平移不变性）解决了图像处理问题。但自然语言、语音、股票价格等数据是序列（Sequence）——元素之间有先后顺序，且长度不固定。

MLP和CNN处理序列时有本质缺陷：

架构	处理序列的问题
MLP	输入维度固定——"我喜欢猫"是3个词，"今天天气真好"是4个词，MLP无法处理不同长度的输入。强行padding浪费且丢失结构
CNN	卷积核只看固定大小的局部窗口（如3×3）。对于"虽然开头无聊，但结局精彩"这种长距离依赖（"虽然...但..."跨越了很多词），CNN需要堆叠非常多层才能覆盖，效率极低

核心需求：我们需要一种架构，能够：

处理任意长度的输入序列
在处理当前元素时，能"记住"之前看过的内容
跨时间步共享参数（类似CNN跨空间共享卷积核）

RNN的核心归纳偏置

类比CNN笔记中的分析方法，RNN也有两个核心归纳偏置：

CNN	RNN
局部性：像素与周围像素关系最密切	时间依赖性：当前时刻的输出主要取决于当前输入和历史信息
平移不变性：猫在左上角和右下角都是猫	时间平移不变性：处理序列的"规则"在每个时间步都相同（参数共享）

CNN的参数共享是空间上的（同一个卷积核在图像的不同位置使用），RNN的参数共享是时间上的（同一组权重在序列的不同时间步使用）。

数学原理

从MLP到RNN的数学推导

MLP处理序列的尝试

假设我们要处理一个长度为 \(T\) 的序列 \(x_1, x_2, \ldots, x_T\)。最朴素的想法：把所有时间步的输入拼接起来喂给MLP：

\[ y = f(W \cdot [x_1; x_2; \ldots; x_T] + b) \]

问题：\(W\) 的大小取决于 \(T\)，不同长度的序列需要不同大小的网络。而且每个时间步的位置绑定了特定的权重，无法泛化。

引入"状态"的思想

如果我们不是一次性看完所有输入，而是逐步处理呢？每一步维护一个"状态"来总结历史信息：

\[ h_t = f(h_{t-1}, x_t) \]

这就是RNN的核心思想：\(h_t\)（隐藏状态）是对 \(x_1, x_2, \ldots, x_t\) 的压缩摘要。

参数共享

类比CNN笔记中的推导——CNN通过让权重不依赖于位置 \((i,j)\) 来实现空间参数共享。RNN通过让权重不依赖于时间步 \(t\) 来实现时间参数共享：

不共享：\(h_t = f(W_t^{hh} \cdot h_{t-1} + W_t^{xh} \cdot x_t + b_t)\)（每个时间步有自己的权重）
共享后：\(h_t = f(W^{hh} \cdot h_{t-1} + W^{xh} \cdot x_t + b)\)（所有时间步用同一组权重）

这使得RNN可以处理任意长度的序列，且参数量与序列长度无关。

Vanilla RNN 的完整公式

隐藏状态更新：

\[ h_t = \tanh(W_{hh} \cdot h_{t-1} + W_{xh} \cdot x_t + b_h) \]

输出计算：

\[ y_t = W_{hy} \cdot h_t + b_y \]

各符号的含义：

符号	维度	含义
\(x_t\)	\(\mathbb{R}^d\)	第 \(t\) 步的输入向量（如词嵌入）
\(h_t\)	\(\mathbb{R}^{d_h}\)	第 \(t\) 步的隐藏状态（历史信息的摘要）
\(h_{t-1}\)	\(\mathbb{R}^{d_h}\)	上一步的隐藏状态
\(W_{xh}\)	\(\mathbb{R}^{d_h \times d}\)	输入→隐藏的权重矩阵
\(W_{hh}\)	\(\mathbb{R}^{d_h \times d_h}\)	隐藏→隐藏的权重矩阵（循环连接）
\(W_{hy}\)	\(\mathbb{R}^{d_o \times d_h}\)	隐藏→输出的权重矩阵
\(b_h, b_y\)		偏置项
\(\tanh\)		激活函数（将值压缩到 \([-1, 1]\)）

参数量分析：假设 \(d = 300\)（词嵌入维度），\(d_h = 256\)（隐藏层维度），\(d_o = 10000\)（词表大小）：

\[ |W_{xh}| + |W_{hh}| + |W_{hy}| = 256 \times 300 + 256 \times 256 + 10000 \times 256 \approx 2.7M \]

注意：无论序列有多长（10个词还是10000个词），参数量都是 2.7M。这就是参数共享的力量。

架构详解

折叠视图 vs 展开视图

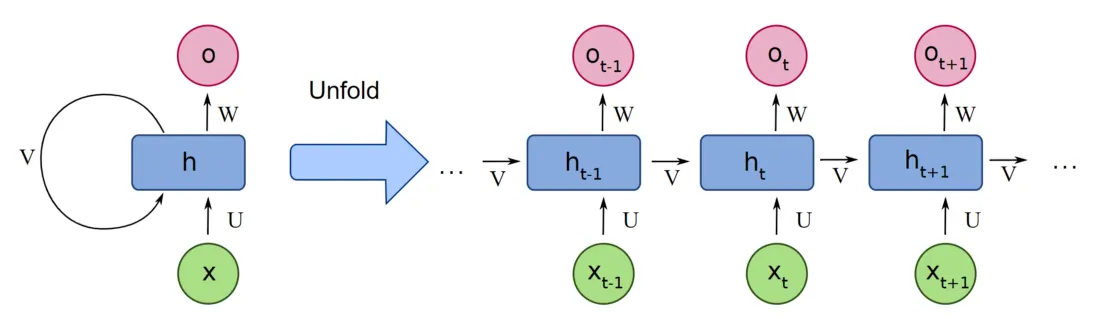

RNN有两种等价的表示方式——折叠视图和展开视图：

RNN折叠与展开视图

图中每个符号的含义

符号	是什么	类比
\(x\)（绿色圆）	输入向量，如一个词的词嵌入	原材料
\(h\)（蓝色方块）	隐藏状态向量，如 \([0.48, -0.36, 0.72]\)，是一组数字	加工后的半成品（既可以继续加工，也可以直接出货）
\(o\)（粉色圆）	输出向量，经过 \(W\) 变换后的最终结果	成品
\(U\)	输入→隐藏的权重矩阵（对应前面公式中的 \(W_{xh}\)）	处理原材料的工具
\(V\)	隐藏→隐藏的权重矩阵（对应前面公式中的 \(W_{hh}\)）	利用上次经验的工具
\(W\)	隐藏→输出的权重矩阵（对应前面公式中的 \(W_{hy}\)）	出货检验的工具

符号对应关系

不同教材用不同字母。本图用 \(U, V, W\)，前面公式用 \(W_{xh}, W_{hh}, W_{hy}\)，Colah's Blog 用 \(A\) 表示整个计算单元。指的是同一个东西，不要被字母搞混。

折叠视图（左半边）

左边是一个带自环的结构：

\(x\) 通过权重 \(U\) 进入 \(h\)
\(h\) 通过权重 \(W\) 输出 \(o\)
\(h\) 同时通过权重 \(V\) 回到自己（自环箭头）

这个自环就是"循环"神经网络名字的由来——\(h\) 的输出会被送回自身，作为下一个时间步的输入。

展开视图（右半边）——核心重点

把自环沿时间轴展开后，可以清晰看到信息如何一步步流动：

逐步阅读：

时刻 \(t-1\)：输入 \(x_{t-1}\) 通过 \(U\) 进入，与前一步传来的隐藏状态结合 → 产出 \(h_{t-1}\)
\(h_{t-1}\) 分两路： - 向上：通过 \(W\) 输出 \(o_{t-1}\)（该时刻的预测结果） - 向右：通过 \(V\) 传递给下一个时刻（这就是"记忆"的传递）
时刻 \(t\)：\(h_{t-1}\) 从左边来（通过 \(V\)），\(x_t\) 从下面来（通过 \(U\)），两者共同决定 \(h_t\)
\(h_t\) 再分两路：向上输出 \(o_t\)，向右传给 \(h_{t+1}\)
时刻 \(t+1\)：同理，以此类推...

对应的数学公式

图中每个蓝色方块 \(h\) 内部做的计算：

\[ h_t = \tanh(\underbrace{V \cdot h_{t-1}}_{\text{左边水平箭头传来的}} + \underbrace{U \cdot x_t}_{\text{下方箭头传来的}} + b) \]

图中每个粉色圆 \(o\) 的计算：

\[ o_t = \underbrace{W \cdot h_t}_{\text{向上箭头}} \]

关键理解：\(h_t\) 不是神经元，而是一个向量（一组数字）。蓝色方块代表的是一次计算过程（矩阵乘法 + tanh），\(h_t\) 是这次计算的输出结果。\(h_t\) 同时扮演两个角色：(1) 向上经过 \(W\) 变成输出 \(o_t\)；(2) 向右经过 \(V\) 成为下一步的输入。

所有时间步共享同一组参数 \(U, V, W\)——这就是RNN的参数共享，类似CNN的卷积核在不同空间位置共享。

展开视图是理解RNN的关键：展开后的RNN看起来就像一个非常深的前馈网络，只不过每一"层"共享相同的权重。这也是为什么RNN会遇到与深层网络类似的梯度问题。

前向传播的完整过程

RNN的前向传播就是普通的矩阵乘法，与MLP的全连接层没有本质区别。以处理序列 "我喜欢猫" 为例（假设 \(d=4, d_h=3\)）：

初始化：\(h_0 = [0, 0, 0]\)（零向量）

第1步：处理 "我"

(a) 拼接（或分别乘再相加，数学等价）：

\[ z_1 = W_{hh} \cdot h_0 + W_{xh} \cdot x_1 + b_h \]

展开矩阵乘法：

\[ z_1 = \underbrace{\begin{bmatrix} w_{11} & w_{12} & w_{13} \\ w_{21} & w_{22} & w_{23} \\ w_{31} & w_{32} & w_{33} \end{bmatrix}}_{W_{hh} \in \mathbb{R}^{3 \times 3}} \cdot \underbrace{\begin{bmatrix} 0 \\ 0 \\ 0 \end{bmatrix}}_{h_0} + \underbrace{\begin{bmatrix} u_{11} & u_{12} & u_{13} & u_{14} \\ u_{21} & u_{22} & u_{23} & u_{24} \\ u_{31} & u_{32} & u_{33} & u_{34} \end{bmatrix}}_{W_{xh} \in \mathbb{R}^{3 \times 4}} \cdot \underbrace{\begin{bmatrix} 0.21 \\ -0.45 \\ 0.73 \\ 0.12 \end{bmatrix}}_{x_1} + b_h \]

因为 \(h_0 = \vec{0}\)，第一项为零，所以：

\[ z_1 = W_{xh} \cdot x_1 + b_h = [0.52,\ -0.38,\ 0.91] \]

(b) 激活：

\[ h_1 = \tanh(z_1) = [\tanh(0.52),\ \tanh(-0.38),\ \tanh(0.91)] = [0.48,\ -0.36,\ 0.72] \]

这就是一步RNN前向传播的全部内容。 就是一次矩阵乘法 + tanh。

第2步：处理 "喜欢"

现在 \(h_1 \neq \vec{0}\)，\(W_{hh}\) 开始起作用了：

\[ z_2 = W_{hh} \cdot \underbrace{[0.48, -0.36, 0.72]}_{h_1} + W_{xh} \cdot \underbrace{[0.65, 0.33, -0.18, 0.51]}_{x_2} + b_h \]

两个矩阵乘法的结果相加：\(W_{hh} \cdot h_1\) 带来了"我"的记忆，\(W_{xh} \cdot x_2\) 带来了"喜欢"的新信息。

\[ z_2 = [0.35, 0.62, -0.15] + [0.71, -0.22, 0.44] + b_h = [1.08, 0.42, 0.31] \]

\[ h_2 = \tanh([1.08, 0.42, 0.31]) = [0.79, 0.40, 0.30] \]

第3步：处理 "猫"——完全相同的过程，最终得到 \(h_3\)。

总结：RNN的前向传播 = 在每个时间步重复执行同一个全连接层（两次矩阵乘法 + 一次tanh），上一步的输出作为下一步的额外输入。没有任何超出基础前向传播的操作。

隐藏状态的存储机制（训练 vs 推理）

训练时：每一步算出的 \(h_0, h_1, h_2, h_3\) 全部保存在内存中，不会被覆盖。因为反向传播需要用到所有中间值来计算梯度。所以 RNN 训练的内存开销与序列长度成正比——序列越长，要存的 \(h\) 越多，显存占用越大。

推理时：不需要反向传播，所以只保留最新的 \(h_t\) 即可，之前的 \(h\) 可以丢弃。这就是为什么 RNN 推理的内存开销是常数级的。

计算图与"为什么无法并行"

从展开图可以清晰看出：

\[ h_1 = f(h_0, x_1) \quad \rightarrow \quad h_2 = f(h_1, x_2) \quad \rightarrow \quad h_3 = f(h_2, x_3) \]

\(h_2\) 的计算必须等待 \(h_1\) 完成，\(h_3\) 必须等待 \(h_2\) 完成。这是一个严格的顺序依赖链——无法并行化。

相比之下，CNN的不同位置的卷积可以同时计算（没有依赖关系），Transformer的Self-Attention也可以一次性处理所有位置。这就是RNN训练速度慢的根本原因。

架构	计算 \(n\) 个位置的输出	顺序操作数
RNN	必须一步步来	\(O(n)\)
CNN	所有位置并行	\(O(1)\)（单层）
Transformer	所有位置并行	\(O(1)\)

反向传播：BPTT

Backpropagation Through Time

RNN的训练使用沿时间的反向传播（BPTT, Backpropagation Through Time）。核心思想：把展开后的RNN当成一个普通的深层前馈网络，正常做反向传播。

为什么梯度能从 \(h_t\) 一路回传到 \(h_0\)？

前向传播时，所有中间隐藏状态 \(h_0, h_1, \ldots, h_t\) 都保存在内存中（见前向传播章节的说明）。反向传播时，拿着这些存好的值，从后往前逐步计算梯度。\(h\) 并没有被"覆盖"——每个时刻的 \(h_t\) 都是独立存储的变量，不是同一个变量被反复赋值。

假设损失函数是每个时间步损失的总和：

\[ \mathcal{L} = \sum_{t=1}^{T} \mathcal{L}_t(y_t, \hat{y}_t) \]

我们需要计算 \(\frac{\partial \mathcal{L}}{\partial W_{hh}}\)。由于 \(W_{hh}\) 在每个时间步都被使用，梯度需要在所有时间步上累加：

\[ \frac{\partial \mathcal{L}}{\partial W_{hh}} = \sum_{t=1}^{T} \frac{\partial \mathcal{L}_t}{\partial W_{hh}} \]

对于某个时间步 \(t\) 的损失 \(\mathcal{L}_t\)，它对 \(W_{hh}\) 的梯度需要通过 \(h_t, h_{t-1}, \ldots, h_1\) 一路回溯：

\[ \frac{\partial \mathcal{L}_t}{\partial W_{hh}} = \sum_{k=1}^{t} \frac{\partial \mathcal{L}_t}{\partial h_t} \cdot \frac{\partial h_t}{\partial h_k} \cdot \frac{\partial h_k}{\partial W_{hh}} \]

其中从 \(h_t\) 回溯到 \(h_k\) 的梯度是一个连乘：

\[ \frac{\partial h_t}{\partial h_k} = \prod_{i=k+1}^{t} \frac{\partial h_i}{\partial h_{i-1}} = \prod_{i=k+1}^{t} W_{hh}^T \cdot \text{diag}(\tanh'(z_i)) \]

梯度消失与梯度爆炸

上面那个连乘就是问题的根源。\(\tanh'(x)\) 的值域是 \((0, 1]\)，所以每一项都小于等于1。

梯度消失（Vanishing Gradient）：当 \(W_{hh}\) 的最大奇异值 < 1时：

\[ \left\| \prod_{i=k+1}^{t} W_{hh}^T \cdot \text{diag}(\tanh'(z_i)) \right\| \leq \prod_{i=k+1}^{t} \|W_{hh}\| \cdot \|\tanh'(z_i)\| \to 0 \]

连乘 \(t - k\) 项，每项都小于1 → 指数级衰减 → 早期时间步的梯度趋近于零。

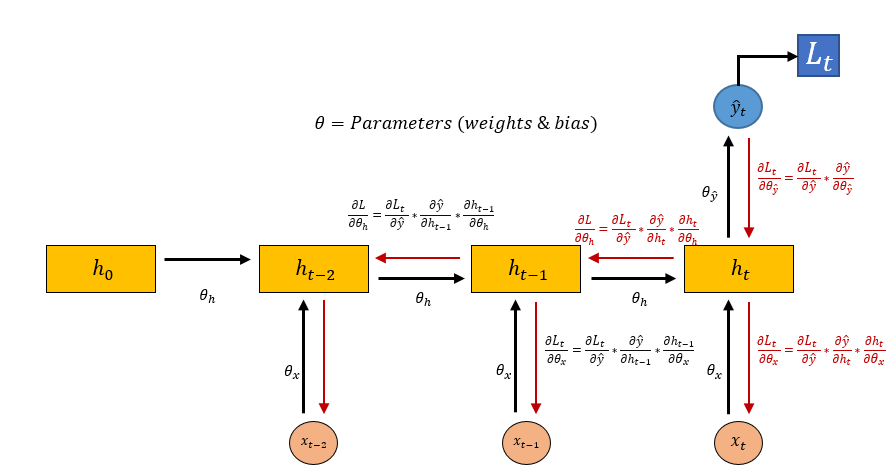

下图直观展示了 BPTT 的过程——黑色箭头是前向传播，红色箭头是梯度反向传播，可以看到梯度需要沿时间轴一路往回走：

BPTT反向传播过程

图中的 \(\theta_h\)、\(\theta_x\)、\(\theta_{\hat{y}}\) 分别对应三个权重矩阵 \(V\)（隐藏→隐藏）、\(U\)（输入→隐藏）、\(W\)（隐藏→输出）。可以看到，\(\theta_h\) 的梯度需要从 \(h_t\) 一路连乘回 \(h_{t-2}\)、\(h_{t-3}\)...，序列越长，连乘次数越多，梯度越容易消失或爆炸。

直觉理解：训练模型处理 "虽然开头无聊但结局精彩" 时，\(\mathcal{L}\) 来自最后一步"精彩"的预测。梯度要从"精彩"一路回传到"虽然"，经过5次连乘后几乎为零。模型学不到"虽然...但..."的转折关系。

梯度爆炸（Exploding Gradient）：当 \(W_{hh}\) 的最大奇异值 > 1时，连乘指数级增长 → 梯度变成天文数字 → 参数更新过大 → 训练崩溃。

梯度爆炸的解决方案：梯度裁剪（Gradient Clipping）

\[ \mathbf{g} \leftarrow \frac{\text{threshold}}{\|\mathbf{g}\|} \cdot \mathbf{g} \quad \text{if } \|\mathbf{g}\| > \text{threshold} \]

当梯度范数超过阈值时，等比例缩小。这是一个简单有效的工程方案。

梯度消失的解决方案：没有简单的工程trick可以解决——需要改变架构。这就催生了LSTM和GRU。

RNN的变体

不同的输入输出结构

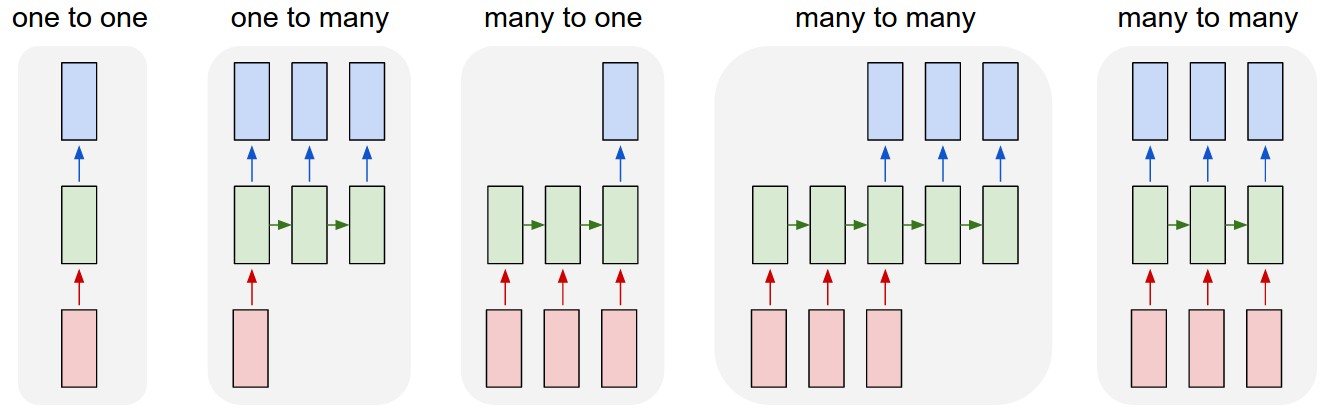

RNN的灵活性在于可以适配多种输入输出模式。下图展示了五种经典结构（图源：Andrej Karpathy，红色=输入，绿色=RNN，蓝色=输出）：

RNN五种输入输出结构

(1) One-to-One        (2) One-to-Many       (3) Many-to-One
    (普通网络)           (图像描述)             (情感分析)

     x                    x                  x₁ x₂ x₃ x₄
     ↓                    ↓                   ↓  ↓  ↓  ↓
   [NET]               [RNN]→[RNN]→[RNN]   [RNN]→[RNN]→[RNN]→[RNN]
     ↓                    ↓     ↓     ↓                       ↓
     y                   y₁    y₂    y₃                       y


(4) Many-to-Many      (5) Many-to-Many
    (同步，如NER)          (异步，如翻译)

 x₁ x₂ x₃ x₄         x₁ x₂ x₃    y₁ y₂ y₃ y₄
  ↓  ↓  ↓  ↓           ↓  ↓  ↓      ↓  ↓  ↓  ↓
[RNN]→[RNN]→[RNN]→[RNN] [Encoder]→c→[Decoder]
  ↓    ↓    ↓    ↓                    ↓  ↓  ↓  ↓
 y₁   y₂   y₃   y₄                  y₁ y₂ y₃ y₄

第(5)种就是Seq2Seq架构（详见Seq2Seq笔记）。

双向RNN（Bidirectional RNN）

单向RNN只能看到过去的信息。但很多任务需要同时看前后文：

NER："苹果公司" — 看到"公司"才知道"苹果"是组织名
完形填空："我 ___ 足球" — 需要同时看前后

BiRNN用两个独立的RNN分别从左到右和从右到左处理序列：

前向:  x₁ ──→ h⃗₁ ──→ h⃗₂ ──→ h⃗₃ ──→ h⃗₄
后向:  x₁ ←── h⃖₁ ←── h⃖₂ ←── h⃖₃ ←── h⃖₄

最终:  h₁ = [h⃗₁; h⃖₁]    h₂ = [h⃗₂; h⃖₂]    ...
       (拼接前向和后向的隐藏状态)

\[ h_t = [\overrightarrow{h_t};\ \overleftarrow{h_t}] \in \mathbb{R}^{2d_h} \]

两个方向的RNN参数独立，不共享。最终每个位置的表示包含了完整的上下文信息。

注意：BiRNN不能用于自回归生成（因为生成第 \(t\) 个词时还没有第 \(t+1\) 个词），主要用于理解任务（分类、标注、编码器等）。

深层RNN（Stacked RNN）

像CNN一样，RNN也可以堆叠多层来增加深度：

层3:  h₁⁽³⁾ ──→ h₂⁽³⁾ ──→ h₃⁽³⁾ ──→ y
       ↑           ↑           ↑
层2:  h₁⁽²⁾ ──→ h₂⁽²⁾ ──→ h₃⁽²⁾
       ↑           ↑           ↑
层1:  h₁⁽¹⁾ ──→ h₂⁽¹⁾ ──→ h₃⁽¹⁾
       ↑           ↑           ↑
      x₁          x₂          x₃

每一层的输入是下一层的隐藏状态。实践中RNN通常只堆2~4层（不像CNN可以堆100+层），因为RNN本身在时间维度上已经很"深"了，再加上层数上的深度，梯度消失会更严重。

RNN的关键局限性

局限	原因	后续解决方案
梯度消失	BPTT中的连乘 → 长距离依赖学不到	LSTM / GRU（门控机制）
无法并行	\(h_t\) 必须等 \(h_{t-1}\)	Transformer（Self-Attention）
记忆有限	隐藏状态是固定大小的向量，序列越长信息损失越大	Attention机制
单向信息流	标准RNN只看过去	BiRNN

RNN真的能记住第一章吗？ 不能。假设隐藏状态 \(d_h = 256\)，那么整本书（可能几十万个词）的信息被压缩在256个浮点数里。理论上信息容量远远不够。而且由于梯度消失，训练时也很难让模型学会保留早期信息。这就是为什么需要LSTM（通过门控选择性记忆）和Attention（直接访问任意历史位置）。

与CNN的对比总结

	CNN	RNN
适用数据	网格结构（图像）	序列结构（文本、时间序列）
核心假设	局部性 + 空间平移不变性	时间依赖性 + 时间平移不变性
参数共享方式	卷积核在空间上共享	权重在时间步上共享
信息流	局部 → 全局（逐层扩大感受野）	顺序流动（逐步积累历史）
最大路径长度	\(O(\log n)\)（通过堆叠层）	\(O(n)\)（必须逐步传递）
并行性	高（不同位置并行）	低（时间步串行）
深度	可以很深（100+层，ResNet）	通常浅（2~4层）

下一步：→ LSTM（通过门控机制解决梯度消失）→ Seq2Seq（编码器-解码器架构）
